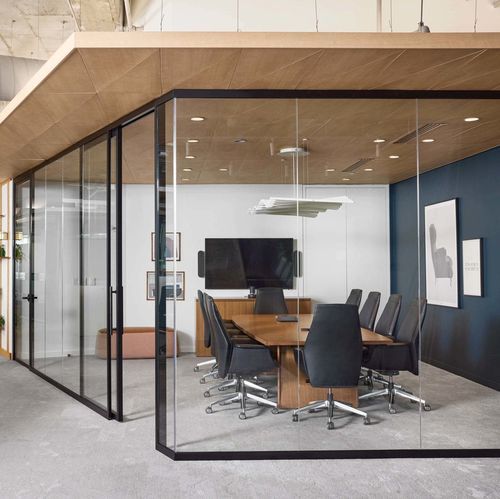

Abnehmbares Trennwandsystem 1-1/8” PLATFORM 4SPACE

modularmit GlasfrontAluminium

Übersicht
Die Glaswand-Plattform 1-1/8" 4SPACE ist ein komponentenbasiertes System mit Einfachverglasung, konzipiert für architektonische Innenräume. Die Schienen werden zur Vor-Ort-Anpassung geliefert, um maximale Installationsflexibilität zu ermöglichen. Das System bietet schlanke Profile und nahtlose Übergänge, die Räume mit Offenheit und Präzision definieren und gleichzeitig Entwurf, Lieferung und Montage effizient gestalten.

Systemübersicht
Kit-of-parts-Ansatz mit lagernden Komponenten, Türvarianten, Beschlägen, Übergangsdetaillösungen, Materialien und Oberflächen. Die Plattform unterstützt verkürzte Projektzeiten durch ausgewählte lagernde Komponenten für schnelle Lieferung und zügige Installation.

Auf Lager / Versandbereit

• Wählen Sie kuratierte, lagernde Komponenten, um Installationen mit vorhersehbaren Lieferzeiten und geringerer Beschaffungs-Komplexität zusammenzustellen.

Komponenten

• Abdeckungen: Optionen in Schwarz und Metall-Silber.
• Türen: Glass Slab, gerahmte Einfachverglasung, Holz, Holz mit Glas. Anschlag- und Schiebetüren verfügbar.
• Beschläge: Zylinderhardware, Leitergriffe (abschließbar und nicht abschließbar), Mortise-Latchset-Optionen, elektrische Fallen-Optionen.
• Übergänge: Inline-, 2-Wege- und 3-Wege-Optionen für Glas-zu-Glas, Glas-zu-Gipskarton und Glas-zu-Massiv; Gipskarton-Starter und Zubehör erhältlich.
• Zubehör: AV-Halterungen, Raumbelegungs-Halter, Elektroboxen und Montagewinkel.

Systemgrundlagen
Ober- und Unterprofil sind 2-1/2" (63,55 mm) hoch und schaffen visuell leichte Verbindungen zum Baukörper. Abnehmbare Verkleidungen ermöglichen schnellen Zugang zu Glas-Nivellierern und sind am Unter- und Starterprofil verfügbar. Verglasungsstreifen werden mittels Klebstoff am Glas befestigt, erzeugen eine segmentierte Glasoptik und können horizontal, vertikal oder diagonal angebracht werden. Verglasungsstreifen werden in 10' (3048 mm) Längen gefertigt und vor Ort zugeschnitten.

Starter-Profil

• Ermöglicht die Montage der Glaswände an Gipskarton.
• Beinhaltet eine abnehmbare Verkleidung zur vereinfachten Installation.

Gekrümmtes Glas

• Gekrümmte Profilabschnitte in Nennradien verfügbar: 24" (609,6 mm), 30" (762 mm) und 36" (914,4 mm).
• Unterstützt Verbundsicherheitsglas von 3/8" (10 mm) bis 1/2" (12 mm) mit einer Innenlage von 0,030" (0,76 mm).

Türen — Wichtige Hinweise
Anschlag- und Schiebetüren bieten Vielseitigkeit in Anwendung und Optik. Typische Ausstattungen umfassen:

• Glass Slab (Anschlag): Optional verdeckter Türschließer, optionaler Bodendichtung; Türhöhe bis 10' (3048 mm); Flügelbreiten: 36" (914 mm), 42" (1067 mm), 48" (1219 mm); Glasstärke: 3/8" (10 mm).
• Gerahmte Einfachverglasung (Anschlag): Optional verdeckter Türschließer, optionale Bodendichtung; Glas versetzt für eine flächenbündige Korridoroptik; Türhöhe bis 10' (3048 mm); Türstärke 1-3/4" (45 mm); Flügelbreiten 36", 42", 48"; Glasstärke: 3/8" (10 mm) oder 1/2" (12 mm).
• Schiebetüren (Glass Slab und gerahmt): Standard Close-Assist; optionale Bodendichtungen und überlappende Nebendichtungen; Maße variieren je nach Konfiguration (Türhöhen bis 10' / 3048 mm).
• Holz- und Holz-Glas-Optionen verfügbar mit ähnlichen Abmessungsbereichen und optionalen verdeckten Türschließern und Bodendichtungen.

Beschläge — Wichtige Hinweise

• Nicht abschließbarer Leitergriff: Rohrförmiges Design, 1" (25,4 mm) Durchmesser, 18" (457 mm) Gesamt­länge; verfügbar für alle Türflügeltypen.
• Abschließbarer Leitergriff: Abschließbarer asymmetrischer Leitergriff mit ADA-Dreher, Bodenschloss, SFIC-Gehäuse; 1" Durchmesser; 49-3/16" (1250 mm) Gesamtlänge; verfügbar für alle Türflügeltypen.
• Zylinderschloss: Bietet zylindrische Hebel-Schließfunktion; verfügbar für gerahmte Einfachverglasung und Glass Slab Anschlagtüren; Schloss wahlweise als Key-in-Lock oder SFIC; Patschgehäuse in Abstimmung mit Türflügelprofilen.
• Mortise-Latchset: Breites Angebot an Funktionen und Hebelstilen für gerahmte Einfachverglasung.
• Elektrische Falle: Verfügbar mit schwarzer oder silberner Schlagplatte; erfordert Abstimmung der elektrischen Anbindung vor Ort.

Übergänge
Übergänge erhalten die Systemkontinuität und erfüllen Planungsanforderungen. Optionen umfassen Inline-Verglasungsverbinder für Glasläufe, 2-Wege-Variable-Winkel-Verbinder (90°–180°) und 3-Wege-Verbinder für Glas-zu-Glas Fly-by-Lösungen. Übergänge können Glas-zu-Massivwand-Schnittstellen aufnehmen und erlauben, dass Einfachverglasung bei Übergang inline oder zentriert installiert wird.

Materialien & Oberflächen
Wählen Sie aus einem vollständigen architektonischen Spektrum an Materialtypen und Oberflächen für visuelle Kontinuität und projektbezogene Gestaltung: Profile und Metalloberflächen, klare Glasoptionen und weitere Beschlagmaterialien. Profiloberflächen umfassen hellbronze sowie weitere Metalloberflächen; Glasoptionen umfassen klares Glas in mehreren Stärken.

Eigenschaften & Leistung
Die Plattform ist für zuverlässige Nutzungsbedingungen in anspruchsvollen Innenräumen ausgelegt. Akustische Leistung (Einfachverglasung): STC 37 (geprüft nach ASTM E90 / klassifiziert nach ASTM E413). Strukturbezogene Aspekte umfassen Tragfähigkeitsanforderungen (ANSI / BIFMA X5.6), Querkraftkapazität (ASTM E72), seismische Anpassungen gemäß Zonenvorgaben und Materialkonformität mit nicht brennbaren Gebäudetypen gemäß ASTM E84.

Nachhaltigkeit
Zertifizierungen und Nachhaltigkeitsattribute umfassen GREENGUARD GOLD (niedrige Emissionen), BIFMA Level 3, Living Building Challenge Declare®-Listings, Einhaltung der Innenraumluftqualitätsanforderungen und Teilnahme an Rücknahme-/Wiederverwendungsprogrammen. Materialien erfüllen die geltenden Emissionstests und Innenraumluftqualitätsstandards.

Technische Merkmale / Spezifikationen

• Serie: 4SPACE Einfachverglasungsplattform.
• Höhe Ober- und Unterprofil: 2-1/2" (63,55 mm).
• Länge Verglasungsstreifen: gefertigt in 10' (3048 mm) Längen, vor Ort zugeschnitten.
• Unterstützte Glasstärke (typisch): 3/8" (10 mm) Mindeststärke; bis zu 1/2" (12 mm) Verbundsicherheitsglas in speziellen Anwendungen.
• Nominale Radien gekrümmter Profile: 24" (609,6 mm), 30" (762 mm), 36" (914,4 mm).
• Türmaße (Beispiele): Türhöhe bis 10' (3048 mm). Beispiele Flügelbreiten: 36" (914 mm), 40" (1016 mm), 42" (1067 mm), 45" (1143 mm), 48" (1219 mm) je nach Typ.
• Türstärke (gerahmt): 1-3/4" (45 mm).
• Akustische Leistung (Einfachverglasung): 37 STC (Prüfungen ASTM E90 / Klassifizierung ASTM E413).
• Beschläge: Zylinderschlösser, Mortise-Latchsets, nicht abschließbare und abschließbare Leitergriffe, elektrische Fallenoptionen.
• Zertifizierungen: GREENGUARD GOLD, BIFMA Level 3, Living Building Challenge Declare®; Einhaltung der Innenraumluftqualität.
• Installationsansatz: komponentenbasiertes System, Schienen vor Ort zuschneidbar, abnehmbare Verkleidungen für Zugang zu Glasnivellierern, Lageroptionen für beschleunigte Lieferung.
