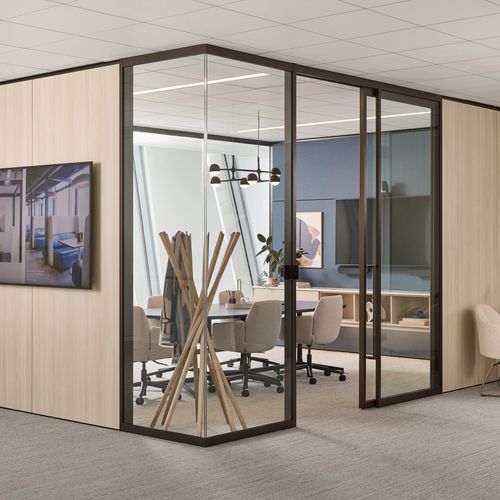

Modulares Trennwandsystem 4-1/2” PLATFORM 4SPACE

mit GlasfrontvollHolz

Übersicht
Die Vollwand‑Plattform 4-1/2” 4SPACE® ist ein vor Ort montiertes, progressives System aus werksseitig gefertigten Rahmenbauteilen und modularen Platten. Sie bildet das Erscheinungsbild maßgefertigter Innenwände ab und ermöglicht akustische Abstufung, flexible Montageabläufe sowie langfristige Umbaubarkeit.

Systemgrundlagen
Das System kombiniert schnell verbindende Rahmenprofile mit austauschbaren Platten, um Gestaltungsfreiheit, Integration von Haustechnik und effiziente Montage vor Ort zu ermöglichen. Übliche Montageabfolge: Rahmen, Koordination der Versorgungsleitungen, Abnahme, dann Platteneinbau und Endbearbeitung.

Rahmen & Platten

• Horizontale und vertikale Rahmenteile klicken zusammen für wiederholgenaue Ausrichtung und schnellen Aufbau.
• Fertige Platten können getrennt versandt werden, um Gewerbesequenzierung und saubere Baustellen zu ermöglichen.
• Platten bieten akustische Eigenschaften und sind für schnelles Positionieren und Einrasten ausgelegt.

Gewerbeabstimmung

• Der Bodenprofil kann über Teppich oder direkt auf Beton installiert werden, sodass sich das Wandsystem an traditionelle Gewerbeabläufe angleichen lässt.

Schnittstelle zum Gebäude

• Zusätzliche Leisten und Zubehör verbessern die akustische Abdichtung an Decken‑ und Bodenanschlüssen.
• Das System stellt nahtlose Übergänge zu angrenzenden Gebäudebedingungen bereit.
• Leisten in Haworth Lack‑ und Pulverbeschichtungsfarben verfügbar.

Akustische Leistung

• Optionale Akustikplatten für absorptive und schalldämmende Konfigurationen erhältlich.
• Leisten und Dichtungen verbessern die Performance an Decken‑ und Bodenübergängen.
• 3/4" (19 mm) dicke Plattenoptionen unterstützen schalldämmende Leistungen von STC 45 oder höher.

Zuschneidbare Platten & Starter

• Vor Ort zuschneidbare Platten erlauben bis zu 9" (229 mm) Zuschneidemarge zur Kompensation von Gebäudetoleranzen.
• Optionales lackiertes Aluminiumprofil für sauberes, fertiges Erscheinungsbild.

Plattenlogik

• Geeignet für horizontale und vertikale Anwendungen.
• Segmentierung der Platten ermöglicht Teilung und Konfiguration zur Unterstützung spezifischer Designvorgaben.

Elektrointegration & Technologie

• Konventionelle Elektrogeräte werden in von Haworth gelieferten Installationsdosen und Rosetten montiert.
• Koordination von Positionen zwischen Rahmen, Dosen und Plattenausschnitten gewährleistet präzise Ausführung vor Ort.
• Große Knockouts für Leitungsführung; Schlüssellochöffnungen alle 8" (203 mm); Befestigungsbohrungen alle 1/2" (13 mm).
• Werksseitig bearbeitete Platten nehmen Ausschnitte auf (je nach Material bis zu 9 Ausschnitte pro Platte).
• Befestigungsdetails unterstützen Haworth‑ oder Fremdmonitorhalterungen und AV‑Befestigungen; werksseitige Halterungen unterstützen Sperrholzverstärkung für aufgesetzte AV, Kunstwerke und Möbel.

Möbelintegration

• Integrierte Tragfunktionen nehmen Arbeitsflächen, Schränke und wandmontierte Möbel auf.
• Verstärkte Rahmen liefern sichere Befestigungspunkte ohne zusätzliche Feldverstärkung.
• Eingebaute Montagefunktionen vereinfachen Möbel‑ und Technologieintegration im Rahmenbereich.

Türen
Schwenk‑ und Schiebetüroptionen gehören zur 4SPACE®‑Familie. Schwenktüren können in Vollwandanwendungen installiert werden; Schiebetüren erfordern die Befestigung an der 4SPACE 1-1/8" Glass Wall Plattform. Türtypen: Glasflügel, einflügeliger Rahmen, Holz und holzverglast. Typische Daten:

• Türhöhe: 10' (3048 mm) typisch.
• Gängige Blattbreiten: 36" (914 mm), 40" (1016 mm), 42" (1067 mm), 45" (1143 mm), 48" (1219 mm).
• Beispiel Türstärke: 1‑3/4" (45 mm) für bestimmte Rahmen/Holz‑Optionen.
• Glasdickenbeispiele: 3/8" (10 mm) Standard; einige Optionen akzeptieren 1/2" (12 mm).
• Optionale verdeckte Türschließer, Absenkdichtungen, überlappende Seitenabdichtungen und Schließunterstützung je nach Türtyp.

Übergangdetails
Ein vollständiges Set an Übergangslösungen unterstützt Verbindungen zwischen Verglasung, Trockenbau und Vollwandsystemen, einschließlich Inline‑, 2‑, 3‑ und 4‑Wege‑Bedingungen. Optionen umfassen verdeckte Übergangspfosten mit Plattenüberlagerung oder sichtbare lackierte Pfosten für unterschiedliche optische Ergebnisse.

Materialien & Oberflächen

• Leisten: lackierte und pulverbeschichtete Haworth‑Farben verfügbar.
• Plattenoberflächen: Laminat, HPL, Wandbeläge, Metall, Holz, Akustikplatten und andere architektonische Oberflächen.
• Auswahl der Oberflächen unterstützt visuelle Kontinuität oder projektspezifischen Ausdruck.

Eigenschaften & Leistung

• Ausgelegt für Privatsphäre, Dauerhaftigkeit und gleichmäßige Oberflächenqualität in anspruchsvollen Innenräumen.
• Konzipiert, um Alltagsleistung mit klarer architektonischer Gestaltung zu vereinbaren.

Ressourcen
Produktdokumentation, technische Datenblätter und Installationsbroschüren stehen als Spezifikations‑ und Installationsressourcen zur Verfügung (Dokumente auf der Produktseite referenziert).

Technische Daten

• Produktfamilie/Serie: 4SPACE® 4-1/2” Platform (Vollwände).
• Rahmen: werkseitig vor‑geschnittene und vor‑gebohrte vertikale und horizontale Ständer; Boden‑ und Deckenführungen für Gebäudeanschlüsse.
• Plattenstärke: Werk- und Feldoptionen; Akustikplatten bis 3/4" (19 mm) Dicke (unterstützt STC 45+ in schalldämmenden Konfigurationen).
• Akustikkennwerte (repräsentativ): Laminat/HPL‑Platte – 48 STC; Stahlplatte – 48 STC; Akustikplatte – 47 STC mit ~0,65 NRC (materialabhängig, gemäß Prüfungen).
• Türen: Schwenk‑ und Schiebetüren; typische Türhöhe 10' (3048 mm); verschiedene Blattbreiten und Glas/Dicke‑Optionen je nach Typ.
• Elektro‑ & AV‑Vorkehrungen: große Knockouts, Schlüssellochöffnungen alle 8" (203 mm), Befestigungsbohrungen alle 1/2" (13 mm); werkseitig gelieferte Dosen und Rosetten; Platten werkseitig bearbeitet für Ausschnitte.
• Feldschnittzuschlag der Platten: bis zu 9" (229 mm) trennbar, um Gebäudeabweichungen auszugleichen.
• Akustische Dichtungen & Leisten: Decken‑ und Bodenleisten mit akustischem Schaum und zusätzlichen Profilkomponenten zur Verbesserung der Dichtung und akustischen Leistung.
• Montageansatz: vor Ort montiertes, modulares Rahmen + Platten‑System für effiziente Abläufe und Flexibilität auf der Baustelle.
• Konformität & Prüfverweise: akustische Prüfungen nach ASTM E90 / Klassifizierung nach ASTM E413; strukturelle und Verglasungsnormen referenziert (ASTM E72, ASTM E1300, ANSI/BIFMA, IBC) laut Produktdokumentation.
