Lichtmast 99.21000.0V series

galvanisiertem Stahl

Allgemein
Maste, entwickelt zur Ergänzung der Hess-Leuchten in Außenanlagen. Erhältlich in mehreren Ausführungen und Oberflächen, um die gewählte Leuchte und die Anforderungen des Projekts zu erfüllen.

Produkttyp
Stufenmast

Technische Details
Lieferbare Höhen: 4.000–8.000 mm. Maste sind mit eingebetteter Basis (embedded base) oder mit Flanschplatte (flange plate) lieferbar. Zulassung bis Windzone 2, abhängig von der Leuchte; für höhere Windzonen ist eine zusätzliche statische Prüfung erforderlich.

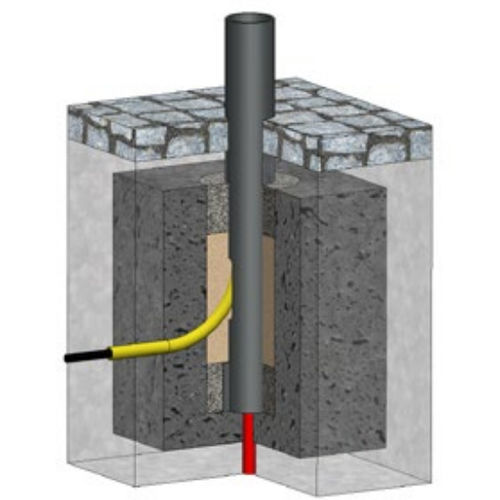

Mast mit eingebetteter Basis
Die Länge der eingebetteten Basis wird an die statischen Anforderungen und die Mastlänge angepasst, typischerweise zwischen 800 mm und 1.500 mm.

Mast mit Flanschplatte
Die Abmessungen der Flanschplatte werden anhand der statischen Anforderungen und der Mastlänge bestimmt.

Downloads (Montageanleitungen)

• Hess_DB_MASTGRÜNDUNG_DE.pdf
• Hess_DB_FONDATION-POUR-MÂT_FR.pdf
• Hess_DB_POLE_FOUNDATION_EN.pdf

Technische Daten

• Verfügbare Ausführungen: eingebettete Basis oder Flanschplatte
• Mastlängen: 4.000–8.000 mm
• Länge der eingebetteten Basis: 800–1.500 mm (an statische Anforderungen und Mastlänge angepasst)
• Abmessungen der Flanschplatte: bestimmt durch statische Anforderungen und Mastlänge
• Windzulassung: bis Windzone 2 (abhängig von der Leuchte; für höhere Zonen ist eine weitere Bewertung erforderlich)
• Produkttyp: Stufenmast
• Serienreferenz: M-ZA-ER
