Schlitz-Ablaufrinne

mit NeigungEdelstahlfür öffentliche Bereiche

Produktübersicht
Die Schlitzrinnen der Serie INZA SR sind lineare Entwässerungssysteme aus Edelstahl, ausgelegt für die kontrollierte Ableitung von Regen- und Prozesswasser in Industrie-, Gewerbe- und Stadtbereichen. Das modulare, dichte System kombiniert einen Omega-Querschnitt mit V-förmigem Boden und einer 20 mm Schlitzöffnung zur Beschleunigung des Abflusses und zur Begrenzung von Sedimentablagerungen.

Hauptmerkmale

• Material: Edelstahl AISI 304 oder AISI 316L.
• Schlitzöffnung: 20 mm.
• Rinnengeometrie: Omega-Querschnitt mit V-förmigem (verengtem) Boden zur Erhöhung der Fließgeschwindigkeit und Unterstützung der Selbstreinigung.
• Modulares System: gerade Abschnitte, Bögen, Ecken, Revisionsschächte und siphonische Abläufe verbunden durch Edelstahlplatten und Schrauben mit EPDM-Dichtungen für dichte Verbindungen.
• Gerade Abschnitte: bis zu 3 m Länge; durchgehende Linien mit eingebautem Gefälle können bis zu 24 m zwischen Abläufen erreichen.
• Eingebautes Gefälle: üblicherweise von 0,66 % bis 2 %, abhängig von Konfiguration und Länge.
• Ablaufoptionen: angeschweißte Direktanschlüsse oder siphonische Edelstahl-Bodenabläufe mit herausnehmbaren Siphons und Feststoffkörben; vertikale und horizontale Anschlussvarianten verfügbar.
• Verankerung & Verstärkung: Stahlanker für Betonbefestigung; seitliche Flanschverstärkung mit NBR-Profil oder quadratischem Edelstahlprofil zur Verformungsprävention; optionale Gewinde-Nivellierfüße.
• Hygiene & Dauerhaftigkeit: Edelstahlbauweise bietet Korrosionsbeständigkeit, einfache Reinigung und erfüllt hygienische Anforderungen in Lebensmittel‑ und Pharma‑Umgebungen.

Anwendungen

• Industriehallen (Produktionsbereiche, Prozesszonen) mit regelmäßigem Reinigungsbedarf und hohen Hygieneanforderungen.
• Weinkellereien, Ölmühlen, Fleischverarbeitungs- und Abfüllanlagen.
• Labore, Krankenhäuser und andere hygienisch kontrollierte Bereiche.
• Gewerbliche und städtische Belagsflächen, die diskrete lineare Entwässerung benötigen.
• Bereiche mit Industrieverkehr, in denen die Kontaktfläche von Rädern minimiert werden soll.

Vorteile

• Modulares, anpassbares System für kundenspezifische Lösungen.
• Dichte Schraubverbindungen zur Minimierung von Leckagen.
• Hohe hydraulische Effizienz durch eingebautes Gefälle und V‑förmigen Boden; effektiver Feststofftransport und reduzierter Wartungsaufwand.
• Mechanische Festigkeit geeignet für Industrieverkehr bei geringer Radaufstandsfläche.
• Erleichtert die Bodengestaltung durch Reduzierung komplexer Gefälle.
• Keine beweglichen Teile; vereinfachte Montage und Wartung.
• Diskretes, unauffälliges Erscheinungsbild zur Integration in dekorative oder industrielle Beläge.

Eigenschaften / Technische Spezifikationen

• Serie / Modell: INZA SR.
• Materialien: Edelstahl AISI 304 oder AISI 316L.
• Schlitzbreite: 20 mm.
• Innenform: Omega‑förmiger Querschnitt mit V‑Boden (selbstreinigende Wirkung).
• Gerade Abschnitte: bis zu 3 m Länge pro Abschnitt.
• Länge zwischen Abläufen (mit Gefälle): bis zu 24 m.
• Gefällebereich: ca. 0,66 % bis 2 % (konfigurationsabhängig).

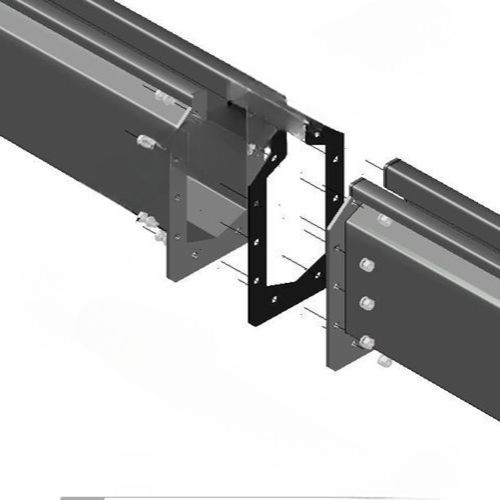

• Verbindungen: Edelstahlplatten und Schrauben mit EPDM‑Dichtungen für dichte Fugen.
• Verstärkung Flansch: NBR‑Profil oder quadratisches Edelstahlprofil optional.
• Montagehilfen: Stahlanker für Betonbefestigung, optionale Nivellierfüße mit Gewinde.
• Ablaufoptionen: angeschweißter Auslass oder siphonischer Edelstahl‑Bodenablauf mit herausnehmbaren Siphons und Feststoffkörben.
• Typische Anwendungen: industrielle Reinigung, Regenwasserableitung, hygienische Produktionsbereiche.
• Lagervorrat & Lieferzeiten: Standardabschnitte vorrätig; Versand 24–48 / 24–72 h je nach Standort und Produkt.
• Beispielvariante: INZA SR 160 (SR‑Variante mit hoher Kapazität laut technischen Unterlagen).
