Edelstahl-Duschablaufrinne INZA SR

Produktübersicht
Die Schlitzrinnen INZA (Serie INZA SR) sind Edelstahllösungen zur effizienten Erfassung und Ableitung von Regen-, Reinigungs- und Prozesswasser in Industrie-, Gewerbe- und urbanen Bereichen. Hergestellt aus Edelstahl (AISI 304 / 316L) vereint das modulare System eine 20 mm Schlitzöffnung mit einem verbreiterten Omega-Innenprofil und einem V-förmigen Rinnenboden zur Förderung der Selbstreinigung und hydraulischen Leistung.

Was ist eine Schlitzrinne?
Eine Schlitzrinne ist ein linearer Entwässerungskanal mit einer schmalen 20 mm Öffnung und einem innen verbreiterten Omega-Profil, das einen V-förmigen Boden bildet. Für durchgehende Längen ausgelegt, erfasst sie Oberflächenwasser entlang ihrer Länge, reduziert Standzeiten und beschleunigt den Abfluss zu den Ablaufstellen durch internes Gefälle und V-Boden.

Funktion und Einsatzgebiete

• Ableitung von Wasch-, Regen- und Prozesswasser.
• Hygienebereiche mit hohem Anspruch an zuverlässige Entwässerung (Lebensmittelindustrie, Labore, Krankenhäuser).
• Bereiche, in denen reduzierte Wasseransammlungen Rutschgefahren und Bauschäden verringern.
• Flächen, die lineare Erfassung erfordern, um Pfützenbildung zu vermeiden und Gefälle zu vereinfachen.

Unterschied zwischen Schlitzrinnen und Gitterrinnen
Schlitzrinnen bieten einen unauffälligen, durchgehenden Schlitz ohne bewegliche Teile, geeignet für mit Wasser gereinigte oder unter Druck gereinigte Böden. Gitterrinnen haben größere Erfassungsflächen und meist abnehmbare Rostteile für Zugriff und Reinigung bei zähen Ablagerungen. Beide Systeme können je nach Verstärkung und Rost für hohen Verkehr ausgeführt werden.

Vorteile der INZA-Schlitzrinnen

• Modulares System anpassbar an Projektanforderungen (gerade Abschnitte, Bögen, Ecken, Revisionsöffnungen, siphonische Abläufe).

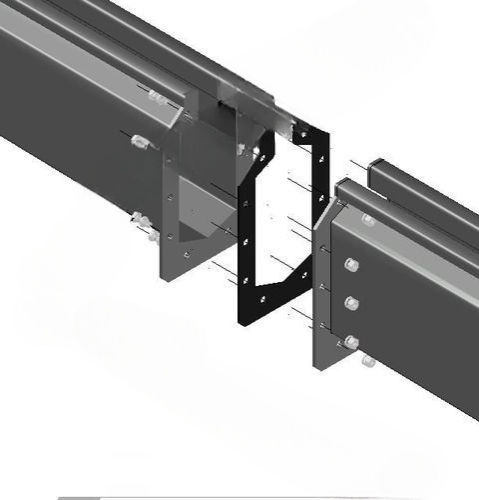

• Dichte Verbindungen mit Edelstahlplatten, Schrauben und EPDM-Dichtungen.
• Hohe hydraulische Kapazität durch integriertes Gefälle und V-förmigen Boden (Selbstreinigung).
• Mechanische Belastbarkeit für Industrieverkehr (geringe Radauflagefläche).
• Einfache Montage durch Befestigungsanker und optionale, gewindete Nivellierfüße.
• Optionale Flanschverstärkung (NBR-Profil oder quadratisches Edelstahlprofil) gegen Verformung.
• Hygienische Eigenschaften und Reinigungsfreundlichkeit durch Edelstahlbauweise.

Logistische Hinweise
Standardabschnitte sind vorrätig für sofortige Lieferung und schnellen Versand (indikativer Lieferzeitraum: 24–48 Stunden).

Eigenschaften / Technische Daten

• Modell / Serie: INZA SR
• Material: Edelstahl AISI 304 / AISI 316L
• Schlitzöffnung: 20 mm
• Innenprofil: Omega-förmiger Querschnitt mit V-förmigem Rinnenboden (selbstreinigend)
• Modulares System: gerade Abschnitte, Bögen, Ecken, Revisionsöffnungen, siphonische Abläufe
• Verbindungen: Edelstahlplatten und Schrauben mit EPDM-Dichtungen (dicht)
• Integriertes Gefälle: typ. 0,66 % bis 2 %
• Gerade Abschnitte: bis zu 3 m Länge
• Maximale Länge zwischen Abläufen: bis zu 24 m
• Zusatzteile: Abschnitte ohne Gefälle, 90°-Eckstücke, Revisionsschächte, Siphons, direkte Auslässe
• Auslassarten: geschweißter Auslass am Rinnenboden oder siphonischer Edelstahl-Bodenablauf mit herausnehmbaren Siphons und Feststoffkörben
• Flanschverstärkung: NBR-Profil oder quadratisches Edelstahlprofil (optional)
• Befestigung: Stahlanker zur Verbindung mit Beton
• Nivellierfüße: optionale, gewindete Füße zur vereinfachten Montage
• Hydraulisches Verhalten: hohe Erfassungs- und Abflusskapazität, Verringerung der Oberflächenlaufwege
• Typische Anwendungen: Industrieanlagen, Weinkeller, Ölmühlen, Fleischverarbeitende Betriebe, Abfüllanlagen, Labore, Krankenhäuser, Gewerbeküchen, Duschen und Umkleiden
• Wartung: gering durch selbstreinigende V-Form und integriertes Gefälle
