Heißwasserkonvektor MINI CANAL PRO

moderngalvanisiertem StahlEdelstahl

Overview

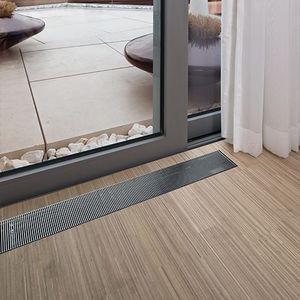

Der Mini Canal Pro von Jaga ist ein einbaufähiger Kanal-Konvektor, vorgesehen für die Montage entlang großer Fensterfronten, verglaster Fassaden, Schaufenster, Wintergärten, unter Fensterbänken und Niedermauern. Er kombiniert Low-H2O-Technologie mit einem superleitfähigen, schnellen Wärmetauscher zur Reduzierung des Wasserinhalts und zur hohen Wärmeabgabe bei linearen Installationen.

Anwendungen

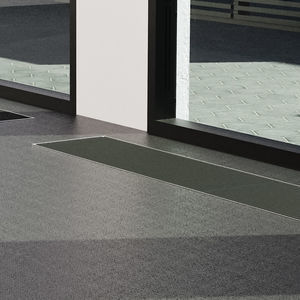

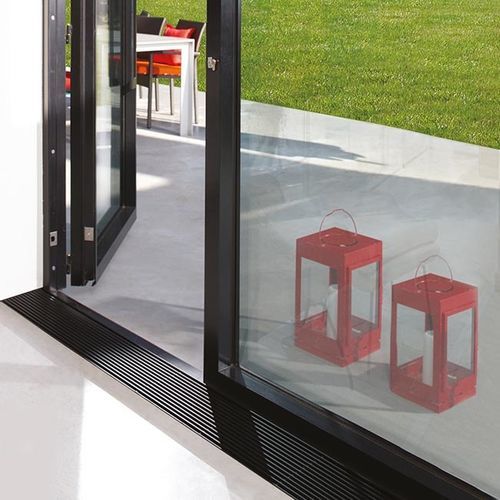

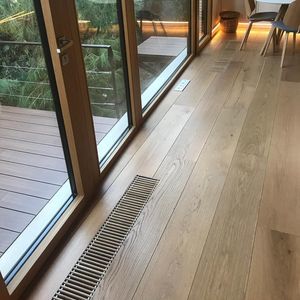

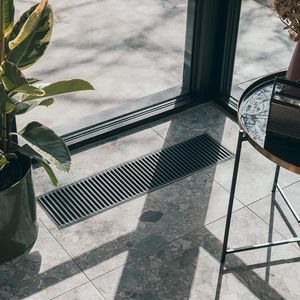

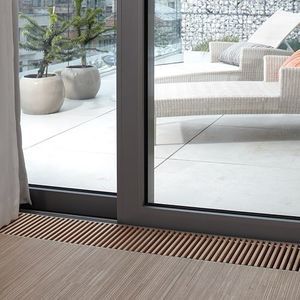

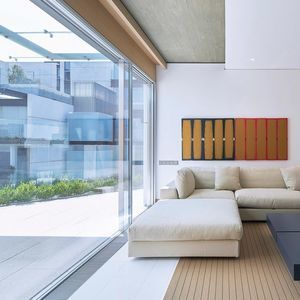

• Montage entlang verglaster Fassaden und großer Fensterflächen
• Schaufenster und Ausstellungsflächen
• Wintergärten und Überdachungen
• Unter Fensterbänken und Niedermauern für eingelassene Heizlösungen
• Durchgehende Reiheninstallationen

Hauptmerkmale

• Low-H2O-Technologie mit superleitfähigem, ultrazügigem Wärmetauscher
• Verschiedene Gittervarianten in eloxiertem Aluminium oder Holz zur Innenraumgestaltung
• Höhenverstellung 0–4,5 cm Standard (mit akustischer Entkopplung); 4,5–10 cm auf Anfrage
• Gitterträger aus Edelstahl, Kanal aus elektrolytisch verzinktem Stahlblech, RAL 7024
• Vorperforiertes Anschlusssystem mit synthetischen Dichtungen sowie Standard-Entlüftung/Ablaß
• Für dezente, durchgehende Installationen ausgelegt
• 30 Jahre Garantie

Lieferumfang (Standard)

• Low-H2O Wärmetauscher
• Kanal mit Edelstahl-Gitterträger
• Entlüfter(e) 1/8" und Ablassstopfen 1/2"
• Metall-Abdeckplatte zum Schutz der Anschlüsse
• Ausgewähltes Gitter
• Höhenverstellung 0–4,5 cm mit akustischer Entkopplung (Standard); 4,5–10 cm auf Anfrage
• Komponenten für Reihenmontage vorbereitet

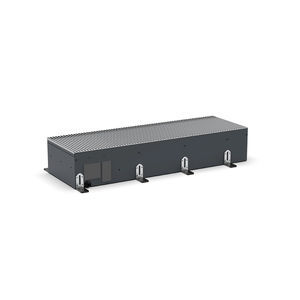

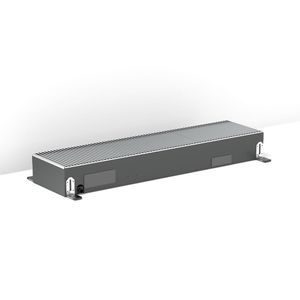

Aufbau

• Gitter: eloxiertes Aluminium oder Holz (siehe Jaga-Farbkarte)
• Abdeckplatte: schützt das Mini Canal während der Bauarbeiten
• Low-H2O Wärmetauscher, angepasst an den jeweiligen Mini Canal Pro Typ
• Kanal: elektrolytisch verzinktes Stahlblech, dunkelgrau lackiert (RAL 7024)
• Edelstahl-Gitterträger
• Endkappe und vorperforiertes System für Anschlüsse mit synthetischen Dichtungen

Verfügbare Gitter (Auswahl)

• BNA, BNC, DBV, DBN, DMV, DMN, DOV, DON
• RBV, RBN, RMV, RMN, ROV, RON
• RBR, RDB, RBL, RNA, DNC, DDB
• DBR, DBL, DNA, SNC, SDB, SBR, SBL, SNA

Leistung — Beispielwerte (erste Einträge)
Header: Höhe [cm] | Länge [cm] | Breite [cm] | 75/65/20 [Watts] | 55/45/20 [Watts] | 45/35/20 [Watts] | 35/30/20 [Watts] | Bestellcode
9 | 080 | 14 | 105 | 48 | 26 | 13 | MIPR 009 080 14 XXX
9 | 090 | 14 | 126 | 58 | 31 | 16 | MIPR 009 090 14 XXX
9 | 100 | 14 | 147 | 68 | 36 | 18 | MIPR 009 100 14 XXX
9 | 110 | 14 | 168 | 77 | 41 | 21 | MIPR 009 110 14 XXX
9 | 130 | 14 | 210 | 97 | 52 | 26 | MIPR 009 130 14 XXX

Hinweise
Das Produkt ist in zahlreichen Längen/Breiten/Höhen-Kombinationen mit den entsprechenden Heizleistungen erhältlich. Die obigen Beispielzeilen zeigen die ersten Einträge der Produktseite und beziehen sich auf Standard-Temperaturbedingungen.

Technische Daten

• Low-H2O-Technologie: schneller, superleitfähiger Wärmetauscher zur Reduzierung des Wasservolumens und zur Verbesserung der Reaktionszeit
• Wärmetauscher-Optionen, angepasst an den jeweiligen Mini Canal Pro Typ
• Anschlussarmaturen: Entlüfter 1/8" und Ablassstopfen 1/2"
• Vorperforiertes Anschlusssystem mit synthetischen Dichtungen
• Höhenverstellung 0–4,5 cm Standard (mit akustischer Entkopplung); 4,5–10 cm optional
• Kanal: elektrolytisch verzinktes Stahlblech, dunkelgrau lackiert RAL 7024; Gitterträger Edelstahl
• Abdeckplatte und Endkappe werden zum Schutz bei der Montage geliefert
• Große Auswahl an Gittern (Aluminium und Holz) zur Innenanpassung
• Geeignet für durchgehende Installationen
• 30 Jahre Garantie
