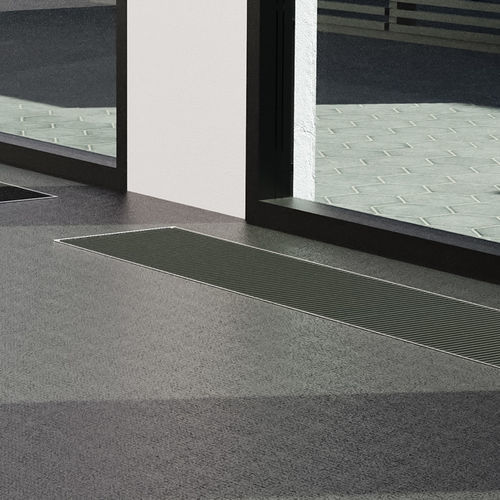

Heißwasserkonvektor CLIMA CANAL 13 B27

modernAluminiumgalvanisiertem Stahl

Produktübersicht

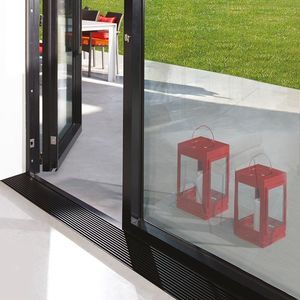

• Bodenintegrierter Konvektor zur diskreten Integration in den Fertigfußboden.
• Leise und unauffällig; erhältlich für Heizen, Light Cooling (nicht kondensierend) und Deep Cooling (total und sensibel).
• Geringe Einbautiefe für einfache Integration bei Renovierung und Neubau.

Merkmale

• 4‑Rohr Bodenkonvektor zur Einbettung in den Boden (Modellbezeichnung: Clima Canal 13 B27).
• Gehäuse aus Sendzimir-verzinktem Stahlblech (lackiert, Standardfinish RAL 7024) mit höhenverstellbarer Basis und Edelstahlschienen zur Gitterbefestigung.
• Gitteroptionen: eloxiertes Aluminium oder Holzlamellen in verschiedenen Ausführungen.
• Dynamischer 4‑Rohr-Wärmetauscher (hydronisch).
• Thermische Aktivatoren: tangentiale Mini-Aktivatoren, 24 VDC.
• Edelstahl-Flexanschlüsse 1/2", 15 cm lang (Standard) zur Durchschaltung und Reihenmontage.
• Höhenverstellbare Basis 0 – 4,5 cm; Feineinstellung bis +0,8 cm für exakte Ausrichtung mit dem Fertigfußboden (Feineinstellung nicht bei Clima Canal 019).
• Abdeckplatten und Schutzblech für Montage sind standardmäßig im Lieferumfang enthalten.
• Hydraulischer und elektrischer Anschluss standardmäßig links (auf Wunsch änderbar).
• Optional: Kondensatwanne zur Entwässerung (ø 2 cm) für Kühlvarianten; diverses Zubehör verfügbar (Düsen, Ventilatoren, JDPC, DIN‑Schienen‑Netzteil, Thermostate, Anschlusskits).

Leistungsdaten
Kopfzeile: Höhe [cm] ; Länge [cm] ; Breite [cm] ; Steuerspannung [V] ; HEIZUNG 75/65/20 [W] ; HEIZUNG 55/45/20 [W] ; HEIZUNG 45/35/20 [W] ; HEIZUNG 35/30/20 [W] ; LIGHT COOLING 16/18/27 (50% r.F.) [W] ; DEEP COOLING Total 7/12/27 [W] ; DEEP COOLING Sensible 7/12/27 [W] ; Schalldruck dB(A) ; Elektrische Leistungsaufnahme [W] ; Luftvolumenstrom [m3/h]
Zeilen:
13 ; 80 ; 27 ; 2 ; 362 ; 216 ; 142 ; 90 ; 41 ; 111 ; 78 ; 16 ; 1 ; 38
13 ; 80 ; 27 ; 4 ; 590 ; 352 ; 232 ; 146 ; 84 ; 209 ; 150 ; 19 ; 1.6 ; 55
13 ; 80 ; 27 ; 6 ; 786 ; 469 ; 309 ; 195 ; 127 ; 297 ; 215 ; 27.1 ; 2.9 ; 85
13 ; 80 ; 27 ; 8 ; 962 ; 574 ; 378 ; 238 ; 170 ; 393 ; 288 ; 35 ; 5 ; 117
13 ; 80 ; 27 ; 10 ; 1126 ; 672 ; 442 ; 279 ; 214 ; 498 ; 369 ; 27.1 ; 2.9 ; 85
13 ; 80 ; 27 ; 2 ; 622 ; 371 ; 244 ; 154 ; 71 ; 191 ; 138 ; 19 ; 1 ; 52
13 ; 80 ; 27 ; 4 ; 1015 ; 605 ; 399 ; 251 ; 144 ; 359 ; 257 ; 23.9 ; 1.8 ; 90
13 ; 80 ; 27 ; 6 ; 1351 ; 806 ; 531 ; 334 ; 218 ; 510 ; 370 ; 31.2 ; 3.5 ; 133
13 ; 80 ; 27 ; 8 ; 1779 ; 1061 ; 699 ; 440 ; 253 ; 630 ; 451 ; 25.1 ; 3.5 ; 133
13 ; 80 ; 27 ; 10 ; 2229 ; 1329 ; 876 ; 552 ; 317 ; 790 ; 565 ; 26.9 ; 30.1 ; 2
13 ; 80 ; 27 ; 2 ; 1367 ; 815 ; 537 ; 338 ; 156 ; 420 ; 297 ; 20.8 ; 2 ; 90
13 ; 110 ; 27 ; 2 ; 622 ; 371 ; 244 ; 154 ; 71 ; 191 ; 138 ; 19 ; 1 ; 52
13 ; 110 ; 27 ; 4 ; 1015 ; 605 ; 399 ; 251 ; 144 ; 359 ; 257 ; 23.9 ; 1.8 ; 90
13 ; 110 ; 27 ; 6 ; 1351 ; 806 ; 531 ; 334 ; 218 ; 510 ; 370 ; 31.2 ; 3.5 ; 133
13 ; 110 ; 27 ; 8 ; 1779 ; 1061 ; 699 ; 440 ; 253 ; 630 ; 451 ; 32 ; 40 ; 7.2
13 ; 110 ; 27 ; 10 ; 2229 ; 1329 ; 876 ; 552 ; 317 ; 790 ; 565 ; 39 ; 47 ; 13
13 ; 160 ; 27 ; 2 ; 1091 ; 651 ; 429 ; 270 ; 125 ; 337 ; 238 ; 20.8 ; 2 ; 90
13 ; 160 ; 27 ; 4 ; 1779 ; 1061 ; 699 ; 440 ; 253 ; 630 ; 451 ; 25.1 ; 3.5 ; 133
13 ; 160 ; 27 ; 6 ; 2367 ; 1412 ; 930 ; 586 ; 317 ; 879 ; 650 ; 31.2 ; 6.5 ; 208
13 ; 160 ; 27 ; 8 ; 2967 ; 1770 ; 1166 ; 734 ; 480 ; 1124 ; 814 ; 39.1 ; 9.8 ; 285


Standardlieferumfang (Kurzbeschreibung)

• Gehäuse in Sendzimir‑verzinktem Stahlblech, lackiert (RAL 7024) mit Höhenverstellung und Edelstahlsupport für Gitter.
• Dynamischer 4‑Rohr‑Wärmetauscher und tangentiale Mini‑Aktivatoren 24 VDC.
• Edelstahlflexanschlüsse 1/2", 15 cm; Abdeckplatte für Ventile; elektrische Anschlussführung im Gehäuseinneren.
• Höhenverstellbare Basis 0 – 4,5 cm mit akustischer Entkopplung (je nach Version); Feineinstellung bis +0,8 cm (außer Clima Canal 019).
• Schutzblech für Montage, Abdeckplatten; Kondensatwanne (ø 2 cm) und weiteres Zubehör je nach Ausstattung.

Technische Daten

• Modell: Clima Canal 13 B27.
• Typ: Bodenintegrierter Konvektor, 4‑Rohr.
• Hersteller / Marke: Jaga.
• Gehäuse: Sendzimir‑verzinktes Stahlblech, lackiert (RAL 7024).
• Gitter: eloxiertes Aluminium oder Holz, verschiedene Oberflächen.
• Wärmetauscher: dynamischer 4‑Rohr hydronischer Wärmetauscher.
• Aktivatoren: tangentiale Mini‑Aktivatoren, 24 VDC.
• Flexanschlüsse: Edelstahl 1/2", 15 cm (Standard).
• Kondensatführung: optionale Kondensatwanne (ø 2 cm) für Kühlvarianten.
• Höhenverstellung: 0 – 4,5 cm; Feineinstellung +0,8 cm.
• Anschlussorientierung: links standard (änderbar).
• Lärmreferenz: Messung nach ISO 3741:2010 (Bedingungen im Leistungsdiagramm).
• Optionen / Zubehör: Leergehäuse, Eckstück, Füße für Doppelboden, vorinstallierter Jaga Dynamic Product Controller (JDPC), DIN‑Schienen‑Netzteil, Siemens‑Thermostate (RDG264KN, RDG260T), Anschlusssets (Set 297, Set 299), u. a.
