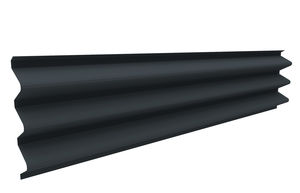

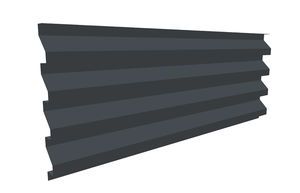

Fassadenverkleidung aus Lamellen JI GRÉGALE B300-B400-B500

Metallglatt

Beschreibung
Die JI Grégale B300-B400-B500 ist ein flaches Fassadenverkleidungssystem mit verdeckter Befestigung, geeignet für Neubau und Sanierung. Die Paneele werden von unten nach oben montiert und benötigen eine eingestellte Lagerkonstruktion oder eine verstellbare Unterkonstruktion.

Abmessungen
Länge: Min. 450,0 mm / Max. 8000,0 mm
Breite: Min. 300,0 mm / Max. 500,0 mm

Stärke & Gewicht

• 1 mm (Breite 300 mm): 11,12 kg/m²
• 1 mm (Breite 400 mm): 10,3 kg/m²
• 1 mm (Breite 500 mm): 9,81 kg/m²

Material
Stahl S320 GD
Weitere Materialien auf Anfrage: Edelstahl, Aluminium.

Beschichtung / Oberfläche (Beispiel)
Dauerhafte Beschichtung (35 µ): geeignet für den Außenbereich (Verkleidung, Dach und Zubehör) in Umgebungen mit höherer Korrosions- oder UV-Belastung.

Referenznormen

• Verzinkter Stahl: EN 10346:2015 - Toleranzen gemäß EN 10143:2006
• Coil coating: EN 10169:2022
• Toleranz (Geometrie): EN 508-1:2021
• Berechnungen: EN 1993-1-3:2006

Installation / Hinweise
Montage von unten nach oben. Benötigt eine eingestellte Unterkonstruktion oder verstellbare Tragkonstruktion. Nicht kraftschlüssig mit der Dämmung verbinden. Verdeckt befestigt.

Eigenschaften / technische Spezifikationen

• Modell / Serie: JI Grégale B300-B400-B500
• Verfügbare Längen: 450,0 mm bis 8000,0 mm
• Verfügbare Breiten: 300 mm / 400 mm / 500 mm
• Typische Stärke: 1 mm (andere Stärken auf Anfrage)
• Gewicht (1 mm): 11,12 kg/m² (300 mm) • 10,3 kg/m² (400 mm) • 9,81 kg/m² (500 mm)
• Hauptmaterial: Stahl S320 GD (Edelstahl, Aluminium auf Anfrage)
• Beispielbeschichtung: Dauerhaft (35 µ) für anspruchsvolle Außenbereiche
• Normen: EN 10346:2015; EN 10143:2006; EN 10169:2022; EN 508-1:2021; EN 1993-1-3:2006
• Installation: Befestigung auf eingestellter Unterkonstruktion, verdeckte Befestigungen, Montage von unten nach oben, nicht kraftschlüssig mit Dämmung
