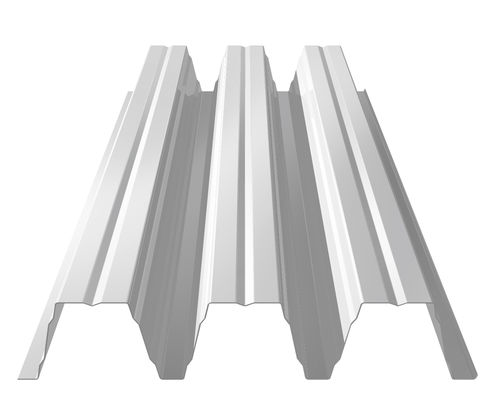

Profiliertes Metallblech JID 158-250-750

Stahlfür Dach

Produktübersicht
Das JID 158-250-750 ist ein stahlernes Tragschalprofil für Flachdach-Systeme mit einer Mindestneigung von 3 %. Es bietet hohe Tragfähigkeit und große Spannweiten und eignet sich für große Industrie- und Gewerbebauten (Lagerhallen, Logistikzentren, Fabriken). Die Konstruktion reduziert den Bedarf an Zwischenstützen und ist in mehreren Längen und Ausführungen verfügbar.

Anwendungen

• Flachdächer mit Mindestneigung 3 %
• Großspannige Industrie- und Gewerbebauten (Lagerhallen, Logistikzentren, Fabriken)

Abmessungen
Länge: Min. 1500,0 mm / Max. 23800,0 mm
Breite: Max. 750,0 mm

Nenndicke und Gewicht

• 0,75 mm: 11,78 kg/m²
• 0,88 mm: 13,82 kg/m²
• 1,00 mm: 15,7 kg/m²
• 1,25 mm: 19,63 kg/m²

Material
Stahl S320 GD

Beschichtungen / Oberflächen (Optionen auf der Produktseite)

• Interieurcoating 912 (15 µ) — Basisbeschichtung, ausschließlich für Innenanwendungen
• Galva — verzinkte Ausführung

Referenzstandards

• Verzinkter Stahl: EN 10346:2015 / EN 1090-4:2018 - Toleranzen gemäß EN 10143:2006
• Coil-Beschichtung: EN 10169:2022 / EN 1090-4:2018
• Toleranzen (Geometrie): EN 1090-4:2018
• Berechnungen: EN 1993-1-3:2006

Verfügbare technische Dokumente (Namen)

• Technisches Datenblatt: JID 158-250-750
• Leitfaden für Handhabung und Lagerung (illustriert)
• EPD: Profilierte Stahlbleche für Dächer / Wände / Decken und Unterdecken
• FM Approval - Konformitätszertifikat - Highdecks - N° PR456652
• Zeichnungen JID 158-250-750 (PDF / DWG / DXF)

Hinweise
Profil für Flachdachsysteme; in verschiedenen Längen und Beschichtungen verfügbar. Für statische Berechnungen die genannten EN-Normen beachten.

Technische Merkmale / Spezifikationen

• Produktname / Modell: JID 158-250-750
• Material: Stahl S320 GD
• Längenbereich: Min. 1500,0 mm — Max. 23800,0 mm
• Maximale Breite: 750,0 mm
• Verfügbare Nenndicken & Flächengewichte: 0,75 mm = 11,78 kg/m²; 0,88 mm = 13,82 kg/m²; 1,00 mm = 15,7 kg/m²; 1,25 mm = 19,63 kg/m²
• Empfohlene Dachneigung: mindestens 3 %
• Beschichtungsoptionen: Interieurcoating 912 (15 µ) — Innenanwendung; Galva (verzinkt)
• Anwendbare Normen: EN 10346:2015, EN 1090-4:2018, EN 10143:2006, EN 10169:2022, EN 1993-1-3:2006
