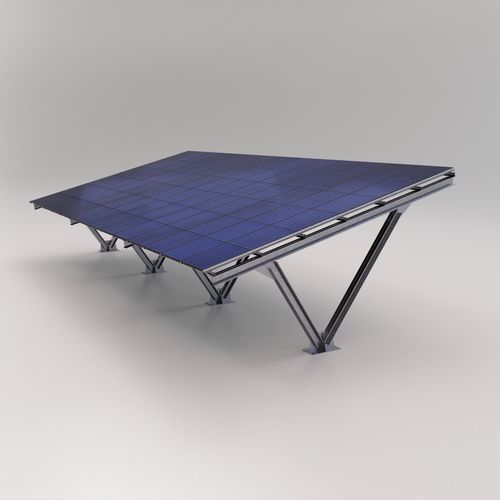

Montagesystem für Parkplätze JORISOLAR RS-PARK 2

Solarfür Photovoltaikanlagenfür Photovoltaikanwendung

Übersicht
Der JoriSolar RS-Park 2 ist ein strukturelles Schienensystem für photovoltaische Überdachungen und Schutzanwendungen. Es ermöglicht Sonnenschutz bei gleichzeitiger Stromerzeugung. PV-Module werden direkt auf der RS-Park 2-Schiene montiert: Die Module werden von oben eingelegt und von unten mit einem Clip-System befestigt, das für Arbeiten von einer Hebebühne geeignet ist. Dies ermöglicht eine schnelle und sichere Montage vor Ort sowie die Entwässerung am unteren Gefälle.

Installation & Montage

• PV-Module direkt auf der RS-Park 2-Schiene montiert
• Module von oben in die Struktur eingesetzt
• Module von unten mit einem Clip-System unter Verwendung einer Hebebühne gesichert
• Keine zusätzlichen Dachelemente erforderlich

Dicke & Gewicht
1,25 mm: 3,27 kg/m
1,5 mm: 3,92 kg/m

Materialien & Normen
Material: Verzinkter Stahl ZM310 oder Magnelis (S350GD). Normen: EN 10346:2015; EN 1090-2:2018; Toleranzen gemäß EN 10143:2006. Geometrietoleranzen: EN 1090-2:2018.

Technische Daten

• Produkt / Modell: JoriSolar RS-Park 2
• Anwendung: Sonnenschutzstrukturen für Parkplätze oder Unterstände mit integrierten PV-Modulen
• Montagemethode: Module von oben eingesetzt, geclipst und von unten gesichert
• Materialoptionen: Verzinkter Stahl ZM310 oder Magnelis (S350GD)
• Verfügbare Dicken: 1,25 mm, 1,5 mm
• Gewicht nach Dicke: 1,25 mm = 3,27 kg/m; 1,5 mm = 3,92 kg/m
• Längenbereich: Min. 1200,0 mm / Max. 14600,0 mm
• Normen: EN 10346:2015; EN 1090-2:2018; Toleranzen gemäß EN 10143:2006
