Profiliertes Blech JI 60-160-800

Stahlselbsttragend

Beschreibung

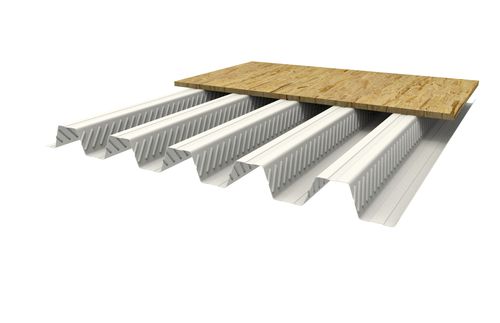

JI 60-160-800 ist ein profiliertes Stahlblech mit Prägungen in den Stegen zur Herstellung und Verstärkung von Verbunddecken aus Beton. Die Verbunddecke entspricht den PACTE-Fachempfehlungen vom Juli 2020. Bei Vorlackierung von JI 60-160-800 ist die lackierte Seite die SO-Seite. Die Produktion von JI 60-160-800 ist nach QB03 zertifiziert, Zertifikat Nr. 362-521.

Abmessungen
Länge: Min. 1500,0 mm / Max. 13600,0 mm
Breite: Max. 800,0 mm

Dicke und Gewicht

• 0,75 mm : 9,13 kg/m²
• 0,88 mm : 10,71 kg/m²
• 1,00 mm : 12,17 kg/m²

Allgemeine Eigenschaften
Material: Stahl S320 GD
Verfügbare Beschichtungen: Interieurcoating 912 (15 µ) – Grundbeschichtung nur für Innenbaueinsätze; Galva

Normen und Referenzen
Verzinkter Stahl: NF EN 10346:2015 - NF EN 1090-4:2018 - Toleranzen gemäß NF EN 10143:2006 - NF P34-310:2017
Bandbeschichtung: NF EN 10169:2022 - NF EN 1090-4:2018 - NF P34-301:2017
Toleranz: EN 1090-4:2018 (Geometrie)
Berechnungen: PACTE 2020 Fachempfehlungen für Stahl-Beton-Verbunddecken

Produktion & Zertifizierung
Produktion zertifiziert QB03, Zertifikat Nr. 362-521.

Technische Merkmale / Spezifikationen

• Produktname: JI 60-160-800
• Typ: profiliertes Stahlblech für Verbunddecken
• Material: Stahl S320 GD
• Länge: 1500,0 mm bis 13600,0 mm
• Maximale Breite: 800,0 mm
• Verfügbare Dicken und Gewicht pro m²: 0,75 mm (9,13 kg/m²), 0,88 mm (10,71 kg/m²), 1,00 mm (12,17 kg/m²)
• Beschichtungen: Interieurcoating 912 (15 µ) — lackierte Seite SO bei Vorlackierung; Galva
• Konformität und Normen: NF EN 10346, NF EN 1090-4, NF EN 10143, NF P34-310, NF EN 10169, NF P34-301; PACTE 2020 Empfehlungen für Berechnungen
• Qualitätszertifizierung: QB03 Nr. 362-521
