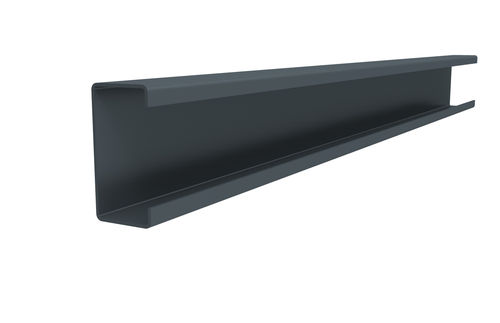

Stahlprofil PANNE-C

CDachfür Pfosten und Riegel

Zusammenfassung
Kaltgeformte, galvanisierte C‑Profile, vorgesehen als Pfetten und sekundäre Befestigungen in Tragwerksystemen für Dächer und Fassaden.

Nenndicke und Gewicht

• 1,5 mm: 2,6 kg/m
• 2,0 mm: 3,45 kg/m
• 2,5 mm: 4,25 kg/m

Eigenschaften

• Material: Stahl S350 GD
• Kaltgeformte Profilgeometrie für den Einsatz als Pfetten / sekundäre Träger in Stahlkonstruktionen

Beschichtung / Verzinkung

• Sendzimir‑Verzinkung
• 275 g/m² (ZM310) oder vergleichbare Feuerverzinkung gemäß EN 1461
• Option: nicht geölt

Referenznormen

• Galvanisierter Stahl: EN 10346:2015
• Ausführung / Toleranzen: EN 1090-2:2018; Toleranzen: EN 10143:2006
• Berechnungen: EN 1993-1-3:2006

Charakteristiken / Spezifikationen

• Produktname (Handelsbezeichnung): JI C100
• Anwendung: Pfetten — kaltgeformte, galvanisierte C‑Profile für sekundäre Befestigungen (Dächer und Fassaden)
• Verfügbare Längen: 500 mm – 13600 mm
• Verfügbare Nenndicken und Gewichte: 1,5 mm = 2,6 kg/m; 2,0 mm = 3,45 kg/m; 2,5 mm = 4,25 kg/m
• Werkstoffgüte: Stahl S350 GD
• Beschichtung: Sendzimir‑Verzinkung (275 g/m² / ZM310) oder vergleichbare Feuerverzinkung gemäß EN 1461 (Option nicht geölt)
• Normen: EN 10346:2015, EN 1090-2:2018, EN 10143:2006, EN 1993-1-3:2006
• Verfügbare Ressourcen: Technisches Datenblatt und CAD/Zeichnungsdateien in den Downloads
