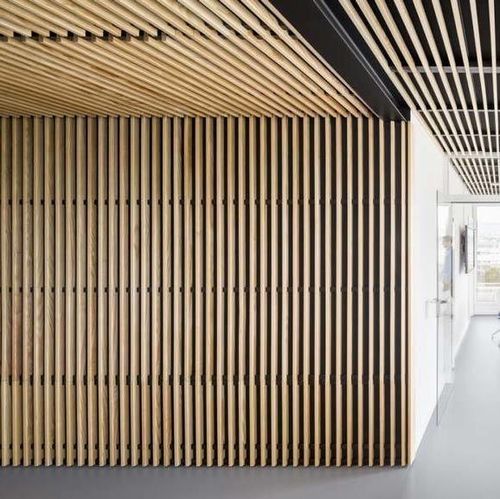

Akustik-Wandpaneel LINEA 2.4.5

TanneDouglasieMassivholz

Kurzbeschreibung
Akustisches Wandpaneel aus Massivholz zur Wandverkleidung

Allgemeine Merkmale

• Verschraubbares Paneel für Metall- oder Holzunterkonstruktion

Akustische Leistung
Gewichteter Kennwert: αw = 0.85
Absorptionsklasse: Klasse B
Die verschiedenen Schallabsorptionsdaten (αp, αw, Absorptionsklasse) wurden gemäß ISO 11654 berechnet (LINEA + akustische Ergänzung + LR 20mm auf E50mm Hohlraum). Die Schallabsorption wurde nach Norm ISO 354 gemessen.

Oberfläche / Brandschutz
Flammschutzbehandelt. Euroklasse B‑s1, d0 oder B‑s2, d0 je nach Holzart und Oberfläche.

Installation
Verschraubte Montage gemäß NF EN 14915 und DTU 36-2.

Rückwand
Steife akustische Steinwollplatten (2,4 kg/m²), mit schwarzem Vlies bezogen (Größe: 600 x 600 mm; Dicke: 20 oder 22 mm). Nicht geliefert von Laudescher.

Holz

• Holzarten: Silver fir, Pine, Oak
• Weitere visuell referenzierte Holzarten: Jointed pine, Silver fir, Pine, Oak

Lamellenoberflächen
Lackierung
Klarlack (kann für sensible Umgebungen hinzugefügt werden)
Flammbeständige Oberflächen
Natural, Douglas, Oak, White oak, Honey (Beispiele für feuerhemmende Lackoberflächen)
Wachslackierte Farbfassungen
White, Douglas, Oak, White oak, Green, Cenza, Wenge, Black und andere Farben auf Anfrage erhältlich

Paneelgeometrie & Montage

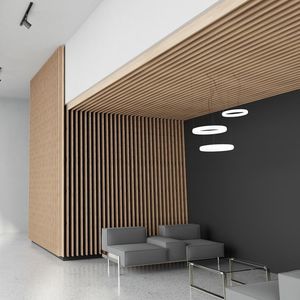

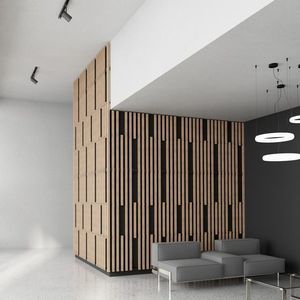

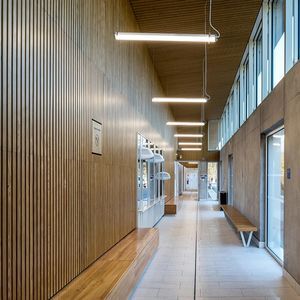

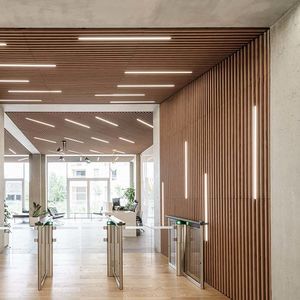

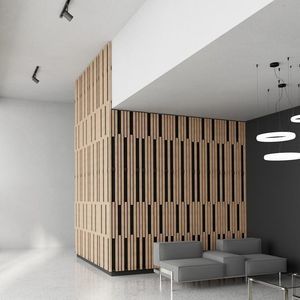

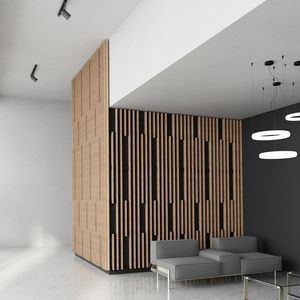

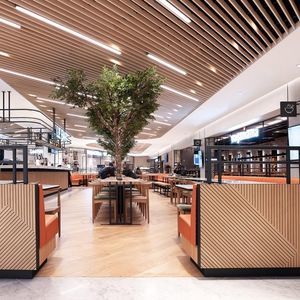

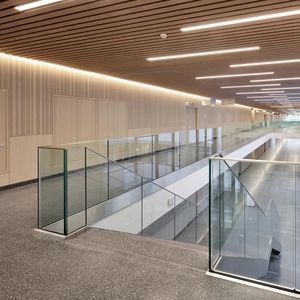

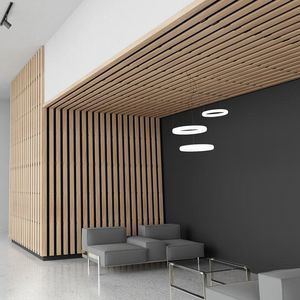

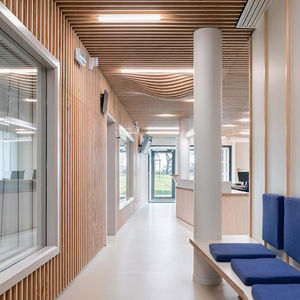

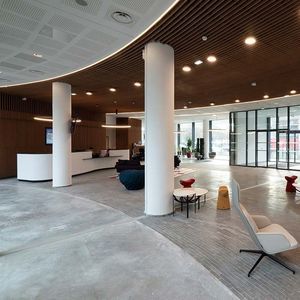

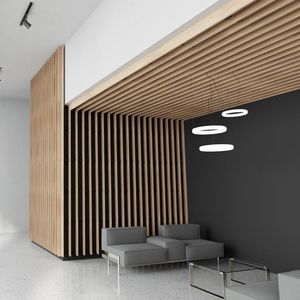

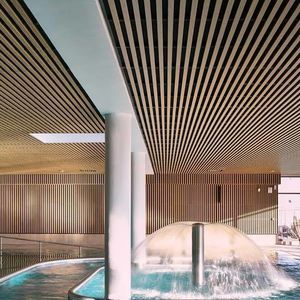

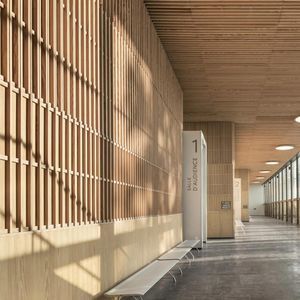

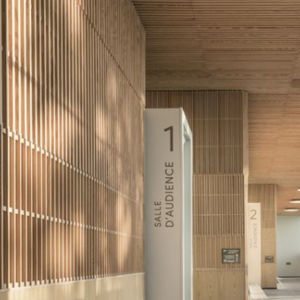

Paneel in spezifischen Abmessungen und Lamellengeometrien erhältlich; Paneele sind zum Verschrauben auf die Tragkonstruktion ausgelegt. Abbildungen zeigen typische Montage und Querschnitt.

Technische Merkmale / Spezifikationen

• Paneelabmessungen: 2495 x 600 mm; 1880 x 600 mm; 1265 x 600 mm
• Lamellenquerschnitt: 20 mm (Kante) x 42 mm (Höhe)
• Lamellenabstand: 55 mm
• Mittenabstand der Lamellen: 75 mm
• Schwarze hintere Gegenlamellen: 34 x 45 mm
• Gesamtdicke: 69 mm
• Holzarten: Silver fir, Pine, Oak
• Flächenmasse (silver fir): 7.6 kg/m2
• Flächenmasse (pine): 9.9 kg/m2
• Flächenmasse (oak): 11.5 kg/m2
• Offenheitsgrad: 73 %
• Akustik: Gewichteter Kennwert αw = 0.85 (Absorptionsklasse B). Messungen nach ISO 354; Berechnung nach ISO 11654 mit LINEA + LR 20mm auf E50mm Hohlraum.
• Brandverhalten: Euroclass B-s1, d0 oder B-s2, d0 je nach Holz und Oberfläche.
• Installationsnormen: NF EN 14915, DTU 36-2
