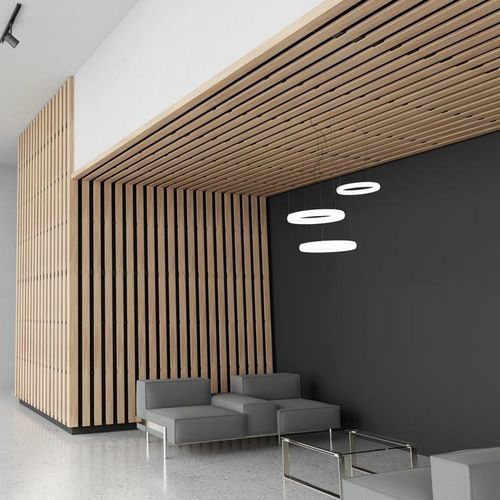

Wandmontierte Akustikplatte LINEA 9.2.6

DouglasieMassivholzEiche

Kurzbeschreibung
Akustik-Wandverkleidung aus Massivholz zur Wandbekleidung, ausgelegt für verschraubte Montage auf Metall- oder Holzunterkonstruktionen. Geeignet für akustische Innenraumbehandlungen in Architektur und Industrie.

Eigenschaften

• Zum Verschrauben auf Metall- oder Holzunterkonstruktion

Akustische Leistung

• Bewerteter Schallabsorptionsindex: αw = 0,70
• Absorptionsklasse: Klasse C
• Die Schallabsorptionsdaten (αp, αw, Absorptionsklasse) wurden gemäß ISO 11654 berechnet (LINEA + akustische Ergänzung + LR 20 mm auf E50 mm Hohlraum)

Oberfläche / Brandverhalten (nach EN 13501-1)

• Flammschutzbehandelte Oberflächen — Euroklasse B-s1, d0 oder B-s2, d0 je nach Holzart und Oberfläche

Montage

• Verschraubte Montage
• Gemäß NF EN 14915
• Gemäß DTU 36-2

Rückwand

• Starre akustische Steinwolleplatten (2,4 kg/m²), mit schwarzer Vliesoberfläche (Größe: 600 x 600 mm; Dicke: 20 oder 22 mm)
• Nicht geliefert von Laudescher

Plattengrößen
2495 x 600 mm
1880 x 600 mm
1265 x 600 mm

Lamellegeometrie

• Querschnitt der Lamelle: 90 mm (Vorderseite) x 20 mm (Höhe)
• Lamellenabstand: 60 mm
• Mittlerer Abstand der Lamellen: 150 mm
• Schwarze hintere Gegenlamellen: 34 x 45 mm
• Gesamtdicke: 55 mm

Holzarten

• Silberfichte
• Kiefer
• Eiche

Flächenmasse

• Silberfichte: 7,4 kg/m²
• Kiefer: 9,9 kg/m²
• Eiche: 11,6 kg/m²

Offenheitsgrad
40 %

Holz und Oberflächen

• Holz: Stossverleimte Kiefer, Silberfichte, Kiefer, Eiche
• Lamellenoberflächen: Klarlack
• Flammschutzbehandelte Oberflächen (Beispiele): Natural, Douglas, Oak, White oak, Honey
• Wachsfarbene Oberflächen (Beispiele): Weiß, Douglas, Oak, White oak, Grün, Cenza, Wenge, Schwarz
• Weitere Farben auf Anfrage erhältlich
• Klarlack kann für empfindliche Umgebungen ergänzt werden

Technische Spezifikationen

• Produktart: Akustik-Wandverkleidung aus Massivholz
• Montage: Zum Verschrauben auf Metall- oder Holzunterkonstruktion
• Plattengrößen: 2495 x 600 mm; 1880 x 600 mm; 1265 x 600 mm
• Lamellenquerschnitt: 90 x 20 mm (Vorderseite x Höhe)
• Lamellenabstand: 60 mm
• Mittlerer Abstand: 150 mm
• Schwarze Gegenlamellen: 34 x 45 mm
• Gesamtdicke: 55 mm
• Rückwand: Starre akustische Steinwolleplatten 2,4 kg/m², schwarze Vliesoberfläche (600 x 600 mm; 20 oder 22 mm) — nicht geliefert
• Holzarten: Silberfichte, Kiefer, Eiche
• Flächenmasse: Silberfichte 7,4 kg/m²; Kiefer 9,9 kg/m²; Eiche 11,6 kg/m²
• Offenheit: 40 %
• Akustik: Bewerteter Index αw = 0,70; Absorptionsklasse C (Berechnung ISO 11654 mit LINEA + LR 20 mm auf E50 mm Hohlraum)
• Brandverhalten: Euroklasse B-s1,d0 oder B-s2,d0 abhängig von Holz und Oberfläche
• Normen: Montage gemäß NF EN 14915 und DTU 36-2
