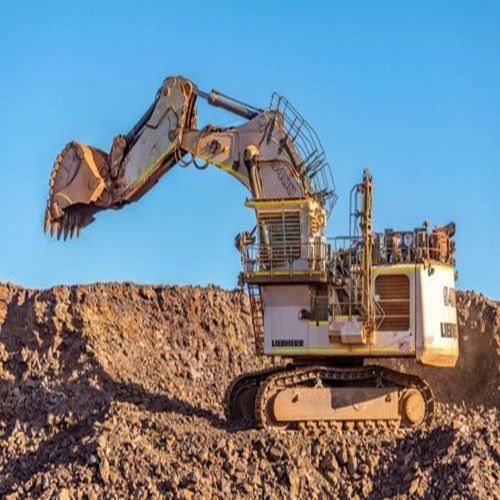

Bagger auf Raupen R 9400 G6

für Felsgesteinmit hoher NutzlastDiesel

Kurzbeschreibung
Der Liebherr R 9400 G6 ist ein schwerer hydraulischer Bergbaubagger, ausgelegt für kontinuierliche, volumenstarke Materialumschlagsarbeiten. Sein modulares Konzept und die ausgelegte Lebensdauer von über 60.000 Betriebsstunden ermöglichen Umrüstungen, Nachrüstungen und künftige Upgrades. Als Antriebsoptionen stehen der serienmäßige Cummins QSK50, optional der Liebherr D9812 V12 sowie ein elektrischer Antrieb (E‑Drive) zur Verfügung.

Highlights

• Ausgelegt auf > 60.000 Betriebsstunden
• Klassenführende Nutzlastkapazität (+9 % gegenüber vergleichbaren Maschinen)
• Optionale Komplettlösung: Liebherr D9812 V12
• Modulares Design für Repowering, Retrofit und zukünftige Upgrades

Antriebsstrang
Motormodell - Cummins QSK50 (Standard)
Leistung bei 1800 min⁻¹ - 1.250 kW (Standard)
Optionale Motorisierung - Liebherr D9812 V12 (Option) — bis 1.350 kW bei 1800 min⁻¹
Emissionsstufen - Tier 2 / US EPA Tier 4f / EU Stage V
Elektromotor (Option) - verfügbar (E‑Drive)

Vorteile E‑Drive

• Keine direkten Emissionen auf der Baustelle
• Reduzierte Wartungs‑ und Servicekosten
• Geringere Schallemissionen
• Verbesserte Zykluszeiten durch elektrische Antriebscharakteristik

Hydrauliksystem
Anbau‑ und Fahrantriebs‑Pumpen - 4 × verstellbare Axialkolbenpumpen × 751 l/min @ 320 bar
Schwenkantriebs‑Pumpen - 2 × umkehrbare Schrägplattenpumpen × 390 l/min @ 350 bar (geschlossener Kreislauf)
Maximale Schwenkgeschwindigkeit - 3,90 min⁻¹

Tieflöffel‑Ausrüstung
Einsatzgewicht mit Tieflöffel‑Ausrüstung - 345,50 t
Tieflöffelinhalt (1,8 t/m³) - 24,00 m³
Liebherr GET System (GP/HD/XHD) - Z140 / Z140 / Z140
Max. Reißkraft (ISO 6015) - 965 kN
Max. Losbrechkraft (ISO 6015) - 1.000 kN

Klappschaufel‑Ausrüstung
Einsatzgewicht mit Klappschaufel‑Ausrüstung - 353,00 t
Klappschaufelinhalt (1,8 t/m³) - 22,00 m³
Liebherr GET System (GP/HD/XHD) - Z140 / Z140 / Z140
Max. Vorschubkraft auf Bodenhöhe (ISO 6015) - 1.145 kN
Max. Vorschubkraft (ISO 6015) - 1.545 kN
Max. Losbrechkraft der Schaufel (ISO 6015) - 1.195 kN

Technische Daten

• Modell: R 9400 G6
• Lebensdauer (Konstruktionsziel): > 60.000 Betriebsstunden
• Einsatzgewicht (Tieflöffel): 345,50 t
• Einsatzgewicht (Klappschaufel): 353,00 t
• Tieflöffelinhalt (1,8 t/m³): 24,00 m³
• Klappschaufelinhalt (1,8 t/m³): 22,00 m³
• Standardmotor: Cummins QSK50 — 1.250 kW @ 1800 min⁻¹
• Option: Liebherr D9812 — 1.350 kW @ 1800 min⁻¹
• Anbau-/Fahrpumpen: 4 × 751 l/min @ 320 bar
• Schwenkantriebs‑Pumpen: 2 × 390 l/min @ 350 bar (geschlossener Kreislauf)
• Max. Schwenkgeschwindigkeit: 3,90 min⁻¹

Betriebserfahrungen
„Wir mussten eine Maschine finden, die eine bessere Verfügbarkeit als der Radlader bietet und gleichzeitig mit 240‑Tonnen‑Muldenkippern kompatibel ist. Liebherr lieferte mit dem R 9400 die Lösung und entwickelte zudem einen optimierten Löffel. In den letzten drei Monaten konnten wir unsere Produktion um rund 40 % steigern.“ — Roy McKinstry, Produktionsleiter, Trapper Mine, USA

Anwendungen & Varianten
Der R 9400 ist für großvolumige Bergbau‑ und Schüttgutumschlagsaufgaben ausgelegt. Verfügbare Varianten: Dieselstandard (Cummins QSK50), optionale Hochleistungs‑Variante Liebherr D9812 und E‑Drive‑Lösung ohne lokale Emissionen sowie anpassbare GET‑/Löffelkonfigurationen.
