Korrosionsbeständiger Sammler FRONT

Produktübersicht

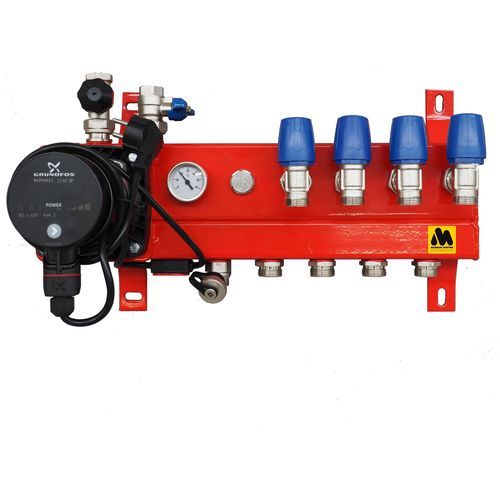

Die MAGNUM Front Steel Steuerungseinheit ist ein kompakter Heizungsverteiler mit einem Gehäuse aus verzinktem, epoxy-beschichtetem Stahl. Standardmäßig mit einer Grundfos A-Label Pumpe und oberer Primäranschluss geliefert. Die Pumpe arbeitet mit Konstantdruck und passt sich an, wenn Kreise durch Stellantriebe geschlossen werden. In hydraulisch aktiver Konfiguration mit geschlossener Mischerventil ist der Verteiler hydraulisch neutral.

Modelle (Art.nr. | Beschreibung | Abmessungen)
Art.nr. | Beschreibung | Abmessungen
W41001 | MAGNUM Front Steel 1 Gruppe inkl. A-Label Pumpe | 325 x 235 x 185 mm
W41002 | MAGNUM Front Steel 2 Gruppen inkl. A-Label Pumpe | 325 x 235 x 185 mm
W41003 | MAGNUM Front Steel 3 Gruppen inkl. A-Label Pumpe | 375 x 235 x 185 mm
W41004 | MAGNUM Front Steel 4 Gruppen inkl. A-Label Pumpe | 425 x 235 x 185 mm
W41005 | MAGNUM Front Steel 5 Gruppen inkl. A-Label Pumpe | 475 x 235 x 185 mm
W41006 | MAGNUM Front Steel 6 Gruppen inkl. A-Label Pumpe | 525 x 235 x 185 mm
W41007 | MAGNUM Front Steel 7 Gruppen inkl. A-Label Pumpe | 575 x 235 x 185 mm
W41008 | MAGNUM Front Steel 8 Gruppen inkl. A-Label Pumpe | 625 x 235 x 185 mm
W41009 | MAGNUM Front Steel 9 Gruppen inkl. A-Label Pumpe | 675 x 235 x 185 mm
W41010 | MAGNUM Front Steel 10 Gruppen inkl. A-Label Pumpe | 725 x 235 x 185 mm
W41011 | MAGNUM Front Steel 11 Gruppen inkl. A-Label Pumpe | 775 x 235 x 185 mm
W41012 | MAGNUM Front Steel 12 Gruppen inkl. A-Label Pumpe | 825 x 235 x 185 mm
W41013 | MAGNUM Front Steel 13 Gruppen inkl. A-Label Pumpe | 875 x 235 x 185 mm
W41014 | MAGNUM Front Steel 14 Gruppen inkl. A-Label Pumpe | 925 x 235 x 185 mm
W41015 | MAGNUM Front Steel 15 Gruppen inkl. A-Label Pumpe | 975 x 235 x 185 mm

Anwendung
Zentralheizkessel | V
Wärmepumpe | X
Solarthermie (mit Pufferspeicher) | V
Pelletkessel | V
Fernwärme | X (auf Anfrage)

Spezifikationen (Merkmal | verfügbar)
Absperrventil am Zulauf | V
Thermostat am Zulauf | V
Pumpe | V
Durchflussmesser | X
Thermometer | V
Manometer | X
Entlüfter | V
Rücklaufventil | V
RTL Ventil im Rücklauf | X
Mischmenge im Regelventil | V
Absperrventil zwischen Vorlauf und Rücklauf | X
Prüfung | CE

Technische Details

• Gehäuse aus verzinktem und epoxidbeschichtetem Stahl
• Mit Thermometer, Entlüfter und Höchst-Sicherheitsvorrichtung ausgestattet
• Serienmäßig mit energieeffizienter Grundfos A-Label Pumpe (Konstantdruck)
• Thermostatische Gruppenventile M30 x 1,5, geeignet für MAGNUM Stellantriebe
• Anschlüsse für Gruppen geeignet für 3/4" Eurokonen
• Primäranschluss 1/2" (ab 8 Gruppen 3/4")
• Lieferung mit Montagematerial serienmäßig
• Thermostatisch vorbereitete Ventile und Thermostatknopf mit Tauchrohr
• Bimetall-Thermometer in Tauchhülse enthalten
• Entlüfter 1/2" und Absperrkugelhahn 1/2" 2-teilig (blau)
• Ventileinsatz LTV für Verteiler

Lieferumfang

• Prüfprotokoll
• Einbauanleitung
• Garantieurkunde
• MAGNUM Front Steel Verteiler

Garantie
MAGNUM Basic Steel: 5 Jahre für das Gehäuse, 2 Jahre für Armaturen.

Merkmale / technische Spezifikationen

• Gehäusematerial: verzinkter, epoxidbeschichteter Stahl
• Standardpumpe: Grundfos A-Label, Konstantdruck
• Thermometer: Bimetall-Tauchthermometer enthalten
• Entlüfter: 1/2"
• Anschlüsse der Gruppen: geeignet für 3/4" Eurokonen
• Thermostatische Gruppenventile: M30 x 1,5 (geeignet für MAGNUM Stellantriebe)
• Primäranschluss: 1/2" (ab 8 Gruppen 3/4")
• Enthält Montagematerial und Sicherheitsvorrichtung
• Verfügbar in 1 bis 15 Gruppen-Konfigurationen (siehe Modelle)
