Sammler / niedrige Temperatur OPEN LT

korrosionsbeständig

Produktübersicht

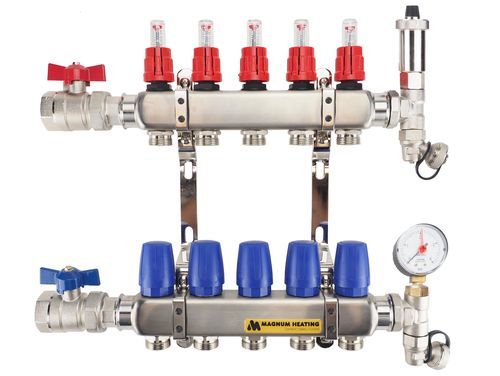

Der MAGNUM Premium Stainless Steel Open LT Verteiler ist für Niedertemperatur-Heizungsanlagen ausgelegt. Das Gehäuse besteht aus Edelstahl 4301. Die Einheit wird montagefertig geliefert und verfügt über 1" Kugelhähne am Primäranschluss, ein automatisches Entlüftungsventil, zwei Entleerungsventile und ein Manometer.

Anwendung

• Zentralheizkessel — geeignet
• Wärmepumpen — geeignet
• Solarthermie (mit Pufferspeicher) — geeignet
• Pelletöfen — geeignet
• Fernwärme — geeignet

Verfügbare Versionen / Abmessungen

• W32002 - MAGNUM Premium Stainless Steel Open LT 2 Groups - 270 x 380 x 100 mm
• W32003 - MAGNUM Premium Stainless Steel Open LT 3 Groups - 320 x 380 x 100 mm
• W32004 - MAGNUM Premium Stainless Steel Open LT 4 Groups - 370 x 380 x 100 mm
• W32005 - MAGNUM Premium Stainless Steel Open LT 5 Groups - 420 x 380 x 100 mm
• W32006 - MAGNUM Premium Stainless Steel Open LT 6 Groups - 470 x 380 x 100 mm
• W32007 - MAGNUM Premium Stainless Steel Open LT 7 Groups - 520 x 380 x 100 mm
• W32008 - MAGNUM Premium Stainless Steel Open LT 8 Groups - 570 x 380 x 100 mm
• W32009 - MAGNUM Premium Stainless Steel Open LT 9 Groups - 620 x 380 x 100 mm
• W32010 - MAGNUM Premium Stainless Steel Open LT 10 Groups - 670 x 380 x 100 mm
• W32011 - MAGNUM Premium Stainless Steel Open LT 11 Groups - 720 x 380 x 100 mm
• W32012 - MAGNUM Premium Stainless Steel Open LT 12 Groups - 770 x 380 x 100 mm
• W32013 - MAGNUM Premium Stainless Steel Open LT 13 Groups - 820 x 380 x 100 mm
• W32014 - MAGNUM Premium Stainless Steel Open LT 14 Groups - 870 x 380 x 100 mm
• W32015 - MAGNUM Premium Stainless Steel Open LT 15 Groups - 955 x 365 x 100 mm

Spezifikationen

• Ventil am Eingang: 1" Kugelhähne (abdichtbar)
• Thermostat am Eingang: nicht enthalten
• Pumpe: nicht enthalten
• Durchflussmesser an den Gruppen: enthalten
• Thermometer: nicht enthalten
• Manometer: enthalten
• Entlüftungsventil: enthalten
• Ventil am Rücklauf: enthalten
• Prüfung / Konformität: CE

Technische Details

• Verteilergehäuse: Edelstahl 4301
• Thermostatische Gruppenventile M30x1,5 kompatibel mit MAGNUM-Antrieben
• Gruppen mit professionellen Durchflussmessern, Messbereich 0–2,5 L/min
• Gruppenanschlüsse kompatibel mit 3/4" Eurokegeln
• Primäranschluss 1" abdichtbar über Kugelhähne
• Montagematerial im Lieferumfang enthalten
• 1" Kugelhahn mit rotem Griff (Vorlauf)
• Camflux Durchflussmesser 2,5 L/min - 1/2"
• Manometer 40 mm axial 1/8"
• Automatischer Entlüfter vernickelt 1/2" mit O-Ring
• 1" Kugelhahn mit blauem Griff (Rücklauf)

Lieferumfang

• Werksprüfbericht
• Installationsanleitung
• Garantieurkunde
• MAGNUM Premium Stainless Steel Open LT Verteiler

Garantie
MAGNUM Premium Stainless Steel Open LT: 10 Jahre auf das Gehäuse, 2 Jahre auf Armaturen und Zubehör.

Technische Daten / Spezifikationen

• Material: Edelstahl 4301 (Verteilergehäuse)
• Primäranschluss: 1" (abdichtbar mit 1" Kugelhähnen)
• Gruppenanschlüsse: geeignet für 3/4" Eurokegel
• Mitgelieferte Armaturen: 1" Kugelhähne (rote und blaue Griffe), automatischer Entlüfter 1/2", Manometer 40 mm axial 1/8", Durchflussmesser Camflux 2,5 L/min (1/2")
• Messbereich Durchflussmesser: 0–2,5 L/min
• Montagematerial: serienmäßig enthalten
• Normen / Prüfung: CE
• Garantie: 10 Jahre auf das Gehäuse, 2 Jahre auf Armaturen
