Sammler / niedrige Temperatur ECOFLOW

Beschreibung

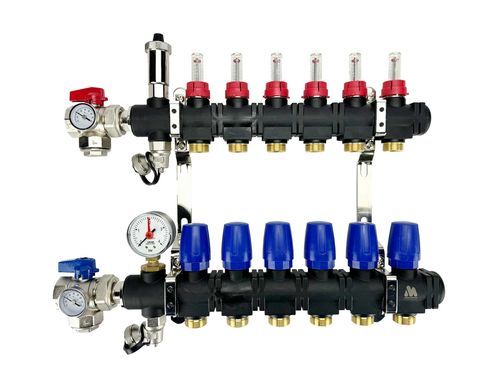

Der einwandige synthetische Verteiler EcoFlow MAGNUM ist aus glasfaserverstärkter Polyamid gefertigt. Er besteht aus vollständig vorgeformten synthetischen Elementen, die mittels Gewindestangen verbunden werden. Er ist für den Einsatz bei hohen und niedrigen Temperaturen ausgelegt, eignet sich für Heiz- und Kühlsysteme und kann mit hybriden Wärmequellen kombiniert werden (Heizen im Winter, Kühlen im Sommer). Serienmäßig ausgestattet mit 1" Kugelhähnen, automatischem Entlüfter, 2 Kugelhähnen zum Befüllen und Entleeren, 2 Thermometern und Manometer.

Hydraulische Anschlussmöglichkeit
Für Kombinationen mit anderen Hochtemperatur-Heizsystemen über einen einzigen Primärkreis kann das hydraulische System W90002 direkt an den Verteiler angeschlossen werden, um die Regelung der Niedertemperatur-Mischung zu ermöglichen.

Modelle und Abmessungen
Art.nr. | Beschreibung | Abmessungen
W52002 | EcoFlow MAGNUM Synthetischer Verteiler 2 Gruppen | 265 x 375 x 125 mm
W52003 | EcoFlow MAGNUM Synthetischer Verteiler 3 Gruppen | 320 x 375 x 125 mm
W52004 | EcoFlow MAGNUM Synthetischer Verteiler 4 Gruppen | 375 x 375 x 125 mm
W52005 | EcoFlow MAGNUM Synthetischer Verteiler 5 Gruppen | 430 x 375 x 125 mm
W52006 | EcoFlow MAGNUM Synthetischer Verteiler 6 Gruppen | 485 x 375 x 125 mm
W52007 | EcoFlow MAGNUM Synthetischer Verteiler 7 Gruppen | 540 x 375 x 125 mm
W52008 | EcoFlow MAGNUM Synthetischer Verteiler 8 Gruppen | 595 x 375 x 125 mm
W52009 | EcoFlow MAGNUM Synthetischer Verteiler 9 Gruppen | 650 x 375 x 125 mm
W52010 | EcoFlow MAGNUM Synthetischer Verteiler 10 Gruppen | 705 x 375 x 125 mm
W52011 | EcoFlow MAGNUM Synthetischer Verteiler 11 Gruppen | 760 x 375 x 125 mm
W52012 | EcoFlow MAGNUM Synthetischer Verteiler 12 Gruppen | 815 x 375 x 125 mm
W52013 | EcoFlow MAGNUM Synthetischer Verteiler 13 Gruppen | 870 x 375 x 125 mm
W52014 | EcoFlow MAGNUM Synthetischer Verteiler 14 Gruppen | 925 x 375 x 125 mm
W52015 | EcoFlow MAGNUM Synthetischer Verteiler 15 Gruppen | 980 x 375 x 125 mm

Geeignete Energiequellen
Kessel | Ja
Wärmepumpe | Ja
Solar (mit Pufferspeicher) | Ja
Pelletheizung | Ja
Fernwärme | Ja (auf Anfrage)

Eigenschaften (Zusammenfassung)

• Sperrventil auf Vorlauf: Ja
• Thermostat auf Vorlauf und Rücklauf: Ja
• Pumpe: Nein (nicht enthalten)
• Strommesser: Nein (nicht enthalten)
• Thermometer am Rücklauf: Ja
• Thermomanometer am Vorlauf: Ja
• Entlüfter: Ja
• Sperrventil am Rücklauf: Ja
• RTL-Ventil am Rücklauf: Nein
• Mischmengenmessung an Regelventil: Nein
• Rückschlagventil zwischen Rücklauf und Vorlauf: Nein

Technische Details
Aus vorgeformten synthetischen Elementen gefertigt, mit Glasfaser verstärkt.
Thermostatische Ventilgruppe M30 x 1,5 für MAGNUM-Antriebe.
Gruppen mit professionellem Durchflussmesser, Messbereich 0-2,5 L/min.
Gruppenanschlüsse für Eurokonus 3/4".
Anschluss Primärkreis 1"; Absperrung über Kugelhähne.
Der Verteiler beinhaltet ein Befestigungssystem für die Wandmontage.
1" Kugelhahn mit rotem Griff und 1" Kugelhahn mit blauem Griff.
Camflux-Durchflussmesser 2,5 L/min - 1/2".
Bimetall-Thermometer.
Verchromter automatischer Entlüfter 1/2" mit O-Ring.

Lieferumfang

• Montagebericht
• Installationsanleitung
• Garantiezertifikat

Garantie
10 Jahre auf das Verteilergehäuse und 2 Jahre auf Zubehör.

Eigenschaften / technische Daten

• Material: Glasfaserverstärkte Polyamid (vorgeformte synthetische Elemente).
• Anwendung: Heizung und Kühlung; geeignet für hybride Systeme.
• Gruppenanschlüsse: Eurokonus 3/4".
• Anschluss Primärkreis: 1" mit Kugelhähnen.
• Integrierter professioneller Durchflussmesser: Messbereich 0-2,5 L/min (Camflux 2,5 L/min - 1/2").
• Enthaltene Ventile: 1" Kugelhähne (rote und blaue Griffe), Absperrventile auf Vorlauf und Rücklauf.
• Enthaltene Instrumente: Thermometer (Vorlauf und Rücklauf), Thermomanometer am Vorlauf, Manometer.
• Integrierter vernickelter automatischer Entlüfter 1/2".
• Wandbefestigungssystem inklusive.
• Optional: Möglichkeit, das hydraulische System W90002 für die Regelung der Niedertemperatur-Mischung anzuschließen.
