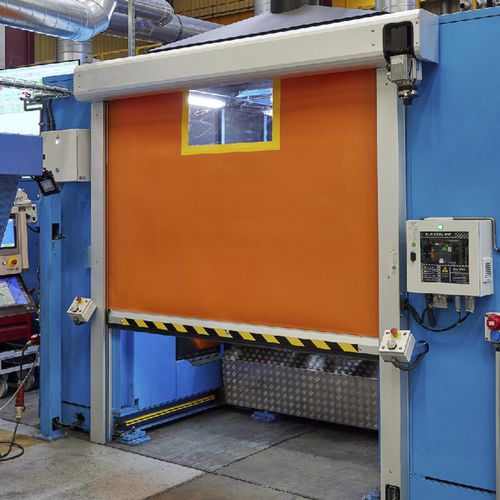

Industrie-Rolltor PLE 1

StahlAluminiumanodisiertes Aluminium

Übersicht
Das Schnelllauf-Rolltor RU-4000 ist für die Montage an automatisierten Produktionslinien und in industriellen Prozessen ausgelegt. Die hohe Öffnungs- und Schließgeschwindigkeit reduziert die Zykluszeit, verbessert den Materialfluss und schützt Bediener in der Nähe von Maschinen.

Sicherheit und Normen
Das Produkt erfüllt die Leistungsanforderungen PLe / SIL3 gemäß EN ISO 13849-1 und SIL3 EN 62061. Es wird standardmäßig mit einem magnetischen Sensor der Kategorie 4 geliefert und kann mit zertifizierten Sensoren anderer Hersteller konfiguriert werden. Der Schaltschrank bietet PLC-Konnektivität über analoge Signale zur Statusüberwachung und Integration in die Anlagensteuerung.

Konstruktion und Aufbau

• Maximale Abmessungen bis zu 4000 x 4000 mm.
• Für den Innenbereich an Produktionslinien oder als Umhausung gefährlicher Maschinen vorgesehen.
• Kombinierte Struktur: eloxiertes Aluminium außen und Stahl innen, geeignet für industrielle Umgebungen.
• Durchgehendes Führungssystem über die gesamte Höhe für zuverlässigen Betrieb.

Behang / Materialoptionen

• Verschiedene Behangtypen verfügbar, einschließlich Geweben mit Beständigkeit gegen Schweißspritzer und hohe Temperaturen.
• Gewebe mit Schnittschutz (Blechhandhabung), Stoß- und Schweißspritzerschutz für schwere Einsatzbereiche.
• Spezialoption: 2 mm starkes Material für Schweiß-/Schneid-/Hochtemperatureinsätze.

Leistung

• Regelbare Öffnungsgeschwindigkeit bis zu 2,5 m/s (abhängig von den Abmessungen).
• Hohe Zyklusleistung zur Minimierung von Stillstandszeiten in automatisierten Prozessen.

Optionale Ausstattung

• 2 mm starkes Spezialmaterial für Schweißen / Schneiden / hohe Temperaturen.
• Integrationsmöglichkeiten für zertifizierte Sensorhersteller, die Sicherheitsanforderungen erfüllen.
• PLC-Anbindung über analoge Signale für Echtzeit-Statussteuerung und Integration.

Farben

• RAL 5000
• RAL 7037
• RAL 2004

Sichtfenster / Blicklöcher

• Transparentes Sichtfenster
• Sichtfenster mit UV-Filter

Downloads

• Produktkatalog Schnelllauf-Rolltor für automatisierte Produktionslinien (Katalog als Download verfügbar).

Technische Daten

• Maximale Abmessungen: 4000 x 4000 mm.
• Einsatzbereich: Inneninstallation an Produktionslinien oder Umhausung gefährlicher Maschinen.
• Aufbau: Eloxiertes Aluminium außen und Stahl innen.
• Öffnungsgeschwindigkeit: Regelbar bis zu 2,5 m/s (abhängig von Abmessungen).
• Behang: Optionen beständig gegen Schweißspritzer, Schnitte, Stöße und hohe Temperaturen; spezielles 2 mm Material verfügbar.
• Führungssystem: durchgehende Führungen über die gesamte Torhöhe.
• Sicherheitskonformität: Erfüllt PLe / SIL3-Anforderungen gemäß EN ISO 13849-1 und SIL3 EN 62061; Lieferung mit magnetischem Sensor Kategorie 4; kompatibel mit zertifizierten Sensoren.
• Steuerung: Schaltschrank mit PLC-Anbindung über analoge Signale zur Überwachung und Integration.
