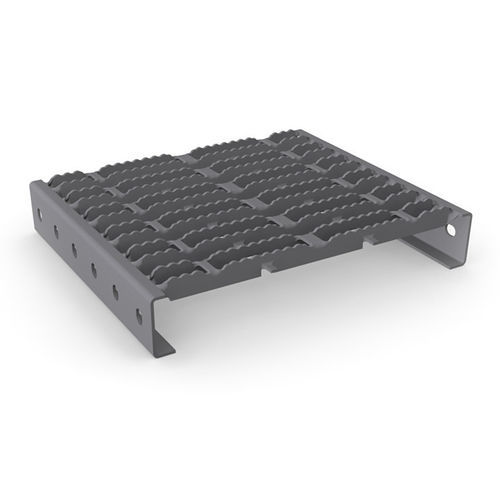

Edelstahl-Stufenbelag DRAINSTEP RH 3

Stahlaus feuerverzinktem Stahlrutschfest

Produktübersicht
Der Blechprofilrost MEISER Drainstep RH3 wurde in Anlehnung an EN ISO 14122-2 entwickelt, um erhöhten Durchfallschutz (Kugel ≥ 20 mm) bei gleichzeitig hoher Drainagewirkung zu bieten. Die Geometrie erzielt einen offenen Querschnitt von ca. 70 % und eine maximale Öffnungsbreite von 20 mm. Steil gestellte Stege sorgen für ausgeprägte Quersteifigkeit, geeignet für industrielle Laufwege, Plattformen und Treppenstufen.

Technische Daten

• Materialien: Stahl roh / feuerverzinkt (DD11); Stahl sendzimirverzinkt (DX51)
• Blechdicken: 2,0 / 2,5 mm
• Rutschbewertung: R11
• Vorzugsbreiten: 200 / 300 / 312 / 324 / 333 mm
• Vorzugshöhen: 40–150 mm (andere Höhen auf Anfrage)
• Max. Länge: 8.000 mm
• Längenteiler: 42,5 mm
• Offener Querschnitt: ≈ 70 %
• Max. Öffnungsbreite: ≤ 20 mm
• Alle Angaben in mm; Sondergrößen oder Sondermaterial auf Anfrage

Zubehör / Befestigungen

• BPR Rondelle T03 - Gussoberteil für alle Stepbloc- und Drainstep-Formen mit Senkloch für Senkkopfschrauben (DIN 7991).
• BPR-Setztechnik Drainstep RH3 & Stepbloc F - Set aus Setzbolzen, Rondelle T03 und Senkkopfschraube mit verpresster Langmutter.
• BPR Universalklemme - Gussklemme für Montage von unten, in verschiedenen Ausführungen erhältlich.

Anwendungen & Referenzen
Drainstep RH3 wird für industrielle Laufwege, Wartungsplattformen, Trittstufen und Parkhauskonstruktionen eingesetzt, wenn Drainage und Durchfallschutz gefordert sind. Dokumentierte Installationen: Industrieprojekte und Parkhäuser (z. B. Audi-Projekte).

Eigenschaften / Spezifikationen

• Normenbezug: EN ISO 14122-2
• Entwicklungsjahr: 2013
• Schutz gegen Durchfallen: Kugel ≥ 20 mm
• Hohe Drainagewirkung: >70 % offener Querschnitt
• Hervorragende Quersteifigkeit durch steile Stegstellung und neue Maschenabmessung
• Material- und Dickenoptionen wie oben angegeben
• Rutschbewertung: R11
