Boxsystem zur Regenwasserversickerung / Straßen AZBOX

für Beckenfür den Tiefbaufür Baustelle

Das AZbox-System ist eine modulare Lösung zur temporären Speicherung und Bewirtschaftung von Regenwasser in unterirdischen, öffentlichen oder privaten Bauwerken. Mit einem Hohlraumanteil von 95% ermöglichen AZbox-Module die kontrollierte Aufnahme, Speicherung und Abgabe von Regenwasser und sind für Inspektion und Hydrospülung zugänglich.

Funktionsprinzip:

• Modulares System mit hoher Hohlraumquote, vorgesehen für die temporäre Regenwasserspeicherung und geeignet für unterirdische Bauwerke vom Typ SAUL.
• Dreidimensionale Wasserzirkulation innerhalb der Elementmodule; Wasser wird über einen oder mehrere Einspeisepunkte zugeführt.
• Bei Planung und Auslegung sind Maßnahmen vorgesehen, um den Eintrag von Feststoffen in das Speicherbauwerk zu begrenzen.

Hauptanwendungen:

• Versickerung / Hochwasserrisikomanagement
• Rückhaltebecken
• Dränagegräben
• Löschwasserreserve

Zentrale Vorteile:

• Leichte, stapelbare Module zur Optimierung von Transport und Baustellenlogistik.
• Schnelle Montage zu einer soliden, belastbaren Einheit mit hoher Tragfähigkeit.
• Abstände zwischen den Modulstützen ermöglichen Inspektion und Hydrospülung über einen linearen Kanal von 350 mm sowie die Anlage von Kontrollschächten.

Material & Zertifizierung:

• Material: Recyceltes und recycelbares Polypropylen.
• Zertifizierung: QB.
• Herstellung: Hergestellt in Frankreich.

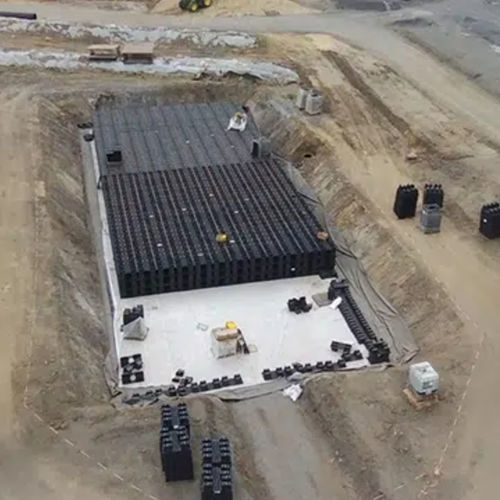

Einbau / Installation (Kurzfassung):

• Aushub der Beckenumgrenzung plus eine Sicherheitszone von mindestens 0,50 m um das Bauwerk.
• Herstellung einer Bettungsschicht zur Sicherstellung der Stabilität und Verlegung eines Geotextils 300 g/m² oder eines Abdichtungskomplexes als Beckenumhüllung.
• Module gemäß Verlegeplan anordnen; Zugänge und Belüftungseinrichtungen nach Vorgaben der Bauleitung vorsehen.
• Für Kontrollschächte: Scheiben zwischen den Stützen auf jeder Ebene aussägen; für Belüftung: nur in der obersten Lage eine Scheibe aussägen, Muffe und Wellrohr einsetzen; Betonrahmen und Gussdeckel für Straßenbereiche vorsehen.
• Seitliche Verfüllung in aufeinanderfolgenden, verdichteten Lagen durchführen und asymmetrische Spannungen vermeiden; abschließend obersten Verfüllungsbereich verdichten.

Technische Daten / Spezifikationen:

• Modell: AZbox
• Modulgrundfläche: 1200 x 600 mm
• Modulhöhe: 660 mm
• Nennvolumen pro Modul: 0,48 m³
• Hohlraumanteil: 95%
• Material: Recyceltes und recycelbares Polypropylen
• Zugänglich für Inspektion und Hydrospülung über 350 mm linearen Kanal
• Zertifizierung: QB
• Hergestellt in: Frankreich
