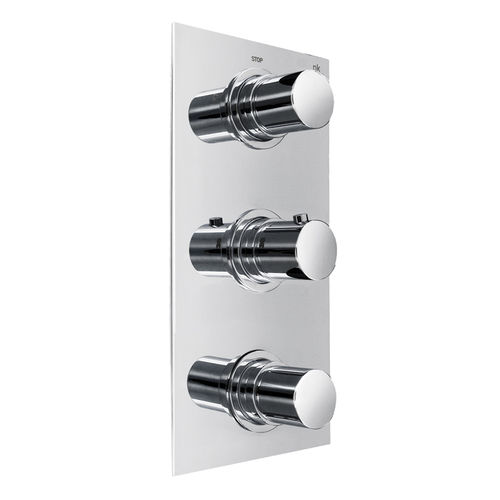

Thermostatischer Einhebelmischer URBAN

für Duschewandmontiertmechanisch

Produktübersicht
Unterputz-Thermostatventil URBAN, 4 Wege mit drei Bedienelementen und Wachs-Thermoelement. Anschlüsse ½ oder ¾ gemäß Technikzeichnung. Inklusive Umschaltventil (Diverter) mit Durchflussregler, eine Hochdurchfluss‑Abgang mit separatem Bedienhebel, integrierte Rückschlagventile und Sicherheitsanschlag bei 38°C. Chromoberfläche.

Durchflussraten (bei 3 bar)

• Erkläre Durchflussraten (Mischwasser): 24,6 L/min; 22,1 L/min; 21,8 L/min; 45,5 L/min.
• Icon-Werte bei 3 bar: Diverter 22,5 L/min; Duschmischer 15 L/min; Auslassbogen 15 L/min; Auslauf 45,5 L/min.

Eigenschaften

• Unterputzmontage (built-in)
• Thermostatische Regelung mit Wachs-Thermoelement
• Drei Bedienelemente (separates Bedienelement für Hochdurchfluss-Ausgang)
• 4‑Wege-Konfiguration mit 1 Hochdurchfluss-Ausgang
• Diverter mit Durchflussregler
• Rückschlagventile inklusive
• Sicherheitsanschlag 38°C
• Chromoberfläche

Zertifizierungen

• BELGAQUA

Verfügbare Downloads / Ressourcen

• Technisches Datenblatt, Installationsanleitung, Wartungsanleitung, Garantieunterlagen
• Technische Zeichnung (PDF), 2D DWG, 3D-Modelle (FBX/MAX/OBJ), Explosionszeichnung und Ersatzteilliste (PDF)

Ersatzteile

• Ersatzteile sind je Version verfügbar (>10-2017, <10-2017, >04-2021). Siehe Ersatzteilliste in der Dokumentation für Artikelnummern, Kompatibilität und Preise.

Technische Merkmale / Spezifikationen

• Handelsbezeichnung: URBAN
• Produktcode: 100140559
• Typ: Unterputz-Thermostatventil, 4 Wege, 3 Bedienelemente
• Thermoelement: Wachs-Thermoelement
• Anschlüsse: ½ oder ¾ (siehe Zeichnung)
• Diverter: Inklusive mit Durchflussregler
• Hochdurchfluss-Ausgang: 1 Hochdurchfluss-Ausgang mit separatem Bedienelement
• Rückschlagventile: Inklusive
• Sicherheitsanschlag: 38°C
• Beispiel Durchflussraten (bei 3 bar): 24,6; 22,1; 21,8; 45,5 L/min (Mischwasser)
• Oberfläche: Chrom
• Verfügbare Dokumentation: technisches Datenblatt, Installationsanleitung, Wartungsleitfaden, Garantie, technische Zeichnung, 2D DWG, 3D-Modelle, Explosionszeichnung und Ersatzteilliste
