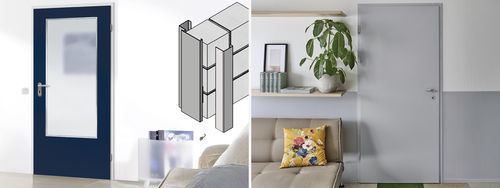

Holztürrahmen UNIFIX LIGHT

StahlEinbauDekor

Einführung
Mit UniFix bietet Novoferm eine Stahlzarge, die sich extrem schnell, einfach und flexibel montieren lässt. Sie eignet sich zum Einbau von Stahl- und Holztürblättern und kann sowohl in Massivwänden als auch im Trockenbau eingesetzt werden. Erhältlich ist die Zarge in zwei Varianten: Light für leichtere und Strong für schwerere Türblätter. Ein gestalterisches Detail: der Zierfalz ist auf der Bandgegenseite optisch einem Holzrahmen sehr ähnlich und ermöglicht so ein wohnliches, einheitliches Erscheinungsbild.

UNIFIX LIGHT
UNIFIX Light eignet sich für Türblätter bis zu 80 kg. Diese Zarge zeichnet sich durch einen besonders schnellen und einfachen Einbau aus. Sie wird komplett ohne Schrauben montiert (steckbare Steckzarge) und spart somit Zeit auf der Baustelle.

Hinterfüllung (UniFix Light)

• Bei Türblattgewicht bis 50 kg: partielle Hinterfüllung von 50 % (insbesondere in Band- und Schlossbereichen) ist ausreichend.
• Bei Türblattgewicht bis 80 kg: 100%ige Hinterfüllung notwendig, um Tragfähigkeit und Verformungsstabilität zu gewährleisten.
• Als Material zur Hinterfüllung eignet sich entsprechender Montageschaum (Details in der Montageanleitung).

2-teiliger Gegenhalter
Set aus Gegenhalter Wand/Gegenhalter Spiegel zur Stabilisierung der Steckzarge am Zargenfuß. Der Gegenhalter ist erforderlich, wenn die Zarge nicht mit Schaum oder Mörtel hinterfüllt wird. Die beiden Gegenhalter werden toleranzausgleichend mit einer Schraube im Langloch verbunden und am Fußpunkt der Wand vor Montage der Zarge mit Schrauben befestigt. Der Gegenhalter kann bei UniFix Light und UniFix Strong optional eingesetzt werden, um die Zargen-Stabilität weiter zu erhöhen.

UNIFIX STRONG
UNIFIX Strong ist die Lösung für schwere Türblätter bis zu 120 kg. Diese Zarge wird mit Schrauben und Schaum montiert. Die mechanische Befestigung über sechs Flacheisenanker sorgt für besonders hohe Stabilität, unterstützt durch geeignete Füllmaterialien.

Hinterfüllung (UniFix Strong)

• Bei Türblättern bis 50 kg und max. 1.000 mm Flügelbreite ist eine Hinterfüllung nicht zwingend erforderlich.
• Bei Türblättern bis zu 80 kg genügt eine 50%ige Hinterfüllung.
• Bei Türblättern bis zu 120 kg ist eine vollständige Hinterfüllung notwendig, um maximale Tragfähigkeit und dauerhafte Formstabilität zu gewährleisten.
• Als Material zur Hinterfüllung eignet sich geeigneter Montageschaum (Details in der Montageanleitung).

Farbvielfalt
Die UniFix-Zargen sind im Standard grundiert (EC-Grundierung, Lichtgrau) und optional pulverbeschichtet in RAL-Farbtönen. Novoferm bietet RAL-Farben, RAL-Design, Metallicfarben sowie spezielle Schutzfarben an.

• Pulverlack mit hoher Zulassung (GSB)
• Hohe Glanz- und Farbtonstabilität
• Sehr gute Haftung
• Gute Korrosionseigenschaften
• Hohe Oberflächenhärte
• Exzellente Abriebfestigkeit

Ästhetik & Konstruktion
Werkseitig geschweißte Gehrungen sorgen für Festigkeit im Eckbereich und eine saubere, durchgehende Optik. Bei pulverbeschichteten Zargen wird die Gehrung geschweißt und geschliffen, sodass die Nahtstelle weitgehend verschwindet. Unsichtbare Gehrungen sind möglich, Zargen mit Standard-Grundierung werden mit Verbindungsplättchen auf der Rückseite verschweißt (dezente Linie sichtbar).

Flexibilität bei Wandtoleranzen
Der verstellbare Zierfalz gleicht Wandtoleranzen zuverlässig aus (Angaben: −5 mm bis +15 mm). Je nach Ausführung deckt UniFix einen Verstellbereich für Maulweiten ab 80 mm; an anderer Stelle wird auch "für Maulweiten ab 70 mm" genannt (abhängig von Ausführung und Anfrage sind kleinere Maulweiten möglich).

Ihre Pluspunkte im Überblick

• Verstellbarer Zierfalz: gleicht Wandtoleranzen von −5 mm bis +15 mm zuverlässig aus
• Für Maulweiten ab 70 mm (auf Seiten wird zudem Maulweiten ab 80 mm erwähnt; abhängig von Ausführung)
• Schraublose Montage mit Montageschaum oder wahlweise mit 6 Flacheisenankern
• Für Türblattgewichte bis 120 kg (je nach Ausführung) geeignet
• Als grundierte Variante zur bauseitigen Lackierung verfügbar
• Auch pulverbeschichtet in RAL- oder Wunschfarbe erhältlich
• Optional viele elektrische Einbauteile möglich

Montage
Die Montage von UniFix verläuft in 3–4 übersichtlichen Schritten. Angefangen bei der Befestigung des optionalen Gegenhalters über die Ausrichtung der Zarge bis zur finalen Montage der Steckzarge nach Aushärtung der Hinterfüllung profitieren Monteure von praxisorientierten Montagedetails.

• Befestigung des (optionalen) Gegenhalters (je nach Ausführung/Wunsch pro Seite je ein Gegenhalter am Zargenfuß)
• Ausrichtung der Zarge: Positionieren und Fixieren an der Wand
• Hinterfüllung: partielle oder vollständige Hinterfüllung der fixierten Zarge
• Komplettierung: Steckzarge in die Klemmlaschen einführen

Caractéristiques / spécifications techniques

• Marke: Novoferm
• Produktname / Modell: UniFix (Zarge)
• Varianten: UniFix Light (steckbar, bis 80 kg), UniFix Strong (verschraubt, bis 120 kg)
• Montage Light: schraublose Steckmontage; optional Gegenhalter erforderlich, wenn keine Hinterfüllung
• Montage Strong: mechanische Befestigung mit Schrauben und sechs Flacheisenankern + Montageschaum
• Hinterfüllung Light: bis 50 kg → 50% partielle Hinterfüllung; bis 80 kg → 100% Hinterfüllung
• Hinterfüllung Strong: bis 50 kg (≤1000 mm Breite) → ggf. keine Hinterfüllung; bis 80 kg → 50% Hinterfüllung; bis 120 kg → 100% Hinterfüllung
• Geeignet für Türblattgewichte: bis 80 kg (Light), bis 120 kg (Strong), abhängig von Ausführung
• Wandtoleranz / Zierfalz: Ausgleich −5 mm bis +15 mm
• Maulweiten: Angaben auf der Seite nennen ab 70 mm bzw. ab 80 mm (abhängig von Ausführung)
• Oberflächen: grundiert (EC-Grundierung, Lichtgrau) oder pulverbeschichtet in RAL-/Design-/Metallic- oder Wunschfarben
• Empfohlenes Füllmaterial: Montageschaum bzw. geeignete Füllmaterialien (weitere Details in Montageanleitung)
• Gestaltung: optisch an Holzzargen angelehnter Zierfalz möglich; werkseitig geschweißte Gehrungen für sauberes Design
