Kabelklemme GRIP M UNI

Produktübersicht

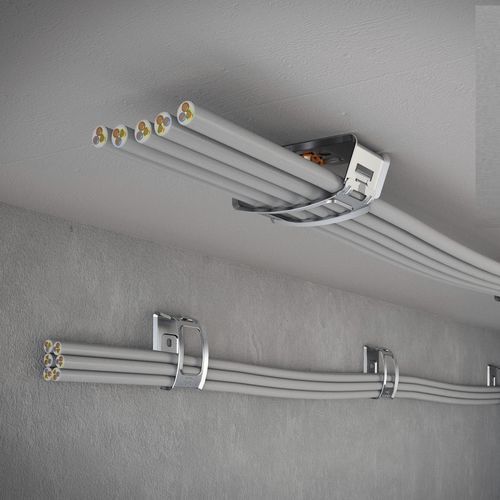

Die Sammelhalterung Grip M UNI ist eine universell einsetzbare Halterung zur Befestigung von Leitungsführungskanälen und Kabeln. Sie ermöglicht sowohl die Direktbefestigung mit Setzgeräten (Einhandmontage) als auch die klassische Schraubbefestigung. Die Halterung ist konstruktiv nach dem UNI‑Prinzip ausgelegt und in den Größen 10 und 20 verfügbar. Sie besteht aus Stahlblech, lässt sich werkzeuglos öffnen und durch einfaches Einrasten schließen.

Hauptmerkmale

• Universelle Befestigung: Direktbefestigung mit Setzgerät oder Schraubmontage
• Patentierter, vormontierter Universaladapter aus Kunststoff (kompatibel mit Hilti, Würth, Spit, Fischer, Bosch)
• Einhandmontage ohne magnetische Gerätenase möglich
• Werkzeugloses Öffnen und Schließen durch Einrasten
• Material: verzinkter Stahl (Stahlblech)
• Adapter nimmt Setzenergie auf und schützt Kunststoffkanäle vor Beschädigung

Universeller Adapter / Montage
Der vormontierte Universaladapter ermöglicht die Direktbefestigung mit allen gängigen Setzgeräten und schützt beim Setzen Kunststoffkanäle (WDK, WDKH, Rapid 80®) vor Rissen und Verformungen. Zusätzlich ist ein 6,5‑mm‑Befestigungsloch für klassische Schraubbefestigung vorhanden. Geeignet für Kanalbreiten ab 30 mm.

Brand- und Funktionserhalt
Die UNI‑Sammelhalterung ist als kabelspezifisches Verlegesystem nach DIN 4102 Teil 12 für den Funktionserhalt zugelassen. Zulässige Funktionserhaltklassen: E30, E60 und E90 (abhängig von den geprüften Kabeln und Installationsparametern aus dem allgemeinen bauaufsichtlichen Prüfzeugnis). Für Anwendungen im Funktionserhalt sind die Nägel nur mit entsprechendem Verwendbarkeitsnachweis zu verwenden.

Systembeschreibung (Auszug)
Verlegeart: Kabelspezifische Tragkonstruktion
Prüfungszeugnis‑Nr.: P-MPA-E-26-001
Funktionserhaltklassen: E30 bis E90
Prüfnorm: DIN 4102 Teil 12
Montagevarianten: Direkte Wand‑ und Deckenbefestigung mittels Setzgerät oder Schraubmontage
Materialausführung: Verzinkter Stahl

Zulässige Daten (Auszug)
Typ | Befestigungsabstand [m] | Kabelbelegung [kg/m]
2031 M UNI 10 FS | 0,8 | 1,0
2031 M UNI 20 FS | 0,8 | 2,0

Weitere Hinweise
Die UNI‑Produktlinie erlaubt, je nach Untergrund vor Ort zwischen Direktbefestigung und Schraubbefestigung zu wählen, ohne ein zweites Produkt vorzuhalten. Der Universaladapter ist vormontiert und erhöht die Flexibilität auf der Baustelle.

Caractéristiques / spécifications techniques

• Produktserie: Grip M UNI
• Modelvarianten: 2031 M UNI 10 FS, 2031 M UNI 20 FS
• Material: verzinkter Stahl (Stahlblech)
• Montage: Direktbefestigung (Setzgerät) oder Schraubmontage (6,5 mm Befestigungsloch)
• Universaladapter: vormontiert, kompatibel mit Hilti, Würth, Spit, Fischer, Bosch
• Funktionserhalt: zugelassen nach DIN 4102 Teil 12 (E30, E60, E90) – Prüfungszeugnis P-MPA-E-26-001
• Empfohlener Befestigungsabstand: 0,8 m (für genannte Typen)
• Kabelbelastung: 1,0 kg/m (UNI 10), 2,0 kg/m (UNI 20)
• Geeignet für WDK‑ und WDKH‑Kanäle ab 30 mm sowie Rapid 80®‑Kanal
