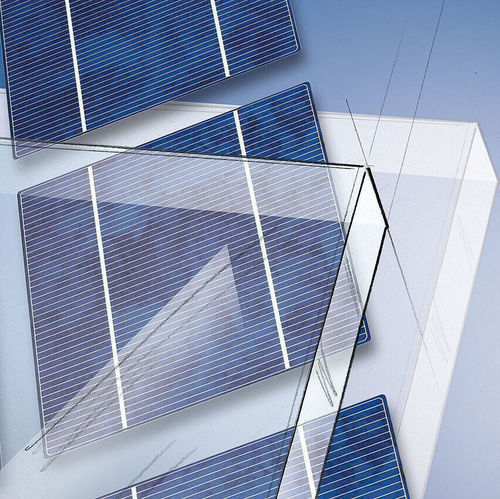

Polykristallines Photovoltaik-Modul OKACELL

transparentnach Maßisolierend

Produktbeschreibung
Gebäudeintegrierte Photovoltaik

OKACELL macht gebäudeintegrierte Photovoltaik architekturfähig. Durch unterschiedliche Zelltypen, -farben und variablem Belegungsgrad bietet OKACELL größtmöglichen Gestaltungsfreiraum. Neben Rechteckscheiben sind auch jegliche Modelle möglich. OKACELL ist als monolithische Einfachverglasung und als Mehrscheibenisolierglas für Fassade und Dach erhältlich.

Vorteile

• Individuelle Gestaltungsmöglichkeit
• Hoher Wirkungsgrad bis zu 180 Wp/m² abhängig vom Zelltyp und Belegungsgrad
• Umfangreiche Unterstützung bei der Planung
• Kombination mit OKALUX Lichtstreuendem Isolierglas
• Kombination mit individuell bedruckten Frontgläsern
• Sichtbarkeit für Vögel

Aufbau + Funktion
Die Zellen sind in einer Verbundglasscheibe aus TVG oder ESG (Weißglas) eingebettet. Als Zwischenschicht dient PVB- oder EVA-Folie.

max. Glasmaße
2200 mm x 3600 mm
Mindestabmessung
mit zwei Zellen nebeneinander ca. 400 mm
Einzelzelle
158,75 mm x 158,75 mm
Zellabstand
≥ 2,5 mm
Abstand Zelle - Randverbund
≥ 20 mm
Seitlicher Überstand Anschluss
ca. 10 mm (Kabeldurchmesser)

Elektrische Kenndaten
Wirkungsgrad
ca. 22,2 %
Leistung
180 Wp/m² bei 100% Belegungsgrad

Aufgrund des schnellen technischen Fortschritts bei der Entwicklung neuer Zelltypen und Zellgrößen kann es dazu kommen, dass zu einem späteren Zeitpunkt ein bestimmter Zelltyp nicht mehr lieferbar ist.
Die Eigenfarbe und die Helligkeit von kristallinen Zellen ist keine definierte Eigenschaft. Daher kann es zu Farbunterschieden innerhalb eines Moduls und zwischen verschiedenen Modulen kommen.

Technische Werte Standardtypen
Ug-Wert
1,0 bis 1,4 W/(m2K) als Isolierverglasung und bis 0,8 W/(m2K) in Kombination mit OKALUX K
g-Wert
≥ 12 %
T_v
10 % bis 80 %

Legende und verwandte Größen
Ug: Wärmedurchgangskoeffizient (W/(m2K)), DIN EN 673
g: Gesamtenergiedurchlassgrad (%), DIN EN 410
T_v: Lichttransmissionsgrad (direkt/hemisphärisch bzw. diffus/hemisphärisch) (%), DIN EN 410

Die angegebenen Werte sind circa-Werte. Sie wurden durch Messungen anerkannter Prüfinstitute und daraus abgeleiteten Berechnungen ermittelt.

Charakteristika / Spezifikationen

• Gebäudeintegrierte Photovoltaik
• Individuelle Gestaltungsmöglichkeiten durch verschiedene Zelltypen, -farben und Belegungsgrade
• Verfügbar als monolithische Einfachverglasung und als Mehrscheibenisolierglas
• Maximale Glasgröße: 2200 mm x 3600 mm
• Einzelzelle: 158,75 mm x 158,75 mm
• Zellabstand: ≥ 2,5 mm
• Wirkungsgrad: ca. 22,2 %
• Leistung: bis zu 180 Wp/m²
• Ug-Wert: 1,0 bis 1,4 W/(m2K) (Isolierverglasung), bis 0,8 W/(m2K) mit OKALUX K
• g-Wert: ≥ 12 %
• Lichttransmissionsgrad: 10 % bis 80 %
