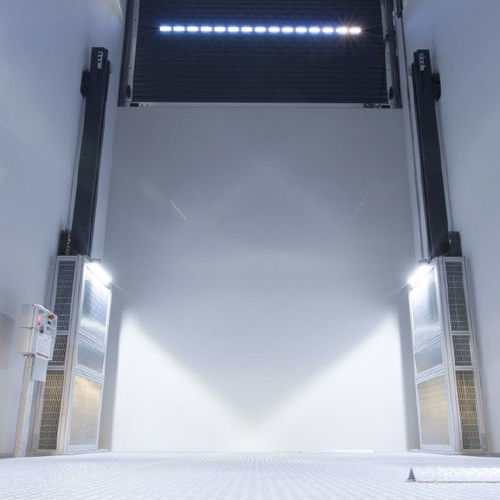

Hydraulischer Aufzug für Automobile HYPERLIFT 80 4C

mechanischfür LKWfür Außenbereich

HYPERLIFT ist eine hochbelastbare 4-Säulen-Hebebühne, ausgelegt zum Heben von Pkw, leichten Transportern, Anhängern und mittleren Nutzfahrzeugen. Sie ist für den Betrieb mit einer Person an Bord zertifiziert und für Industrie- und Werkstattanwendungen geeignet.

DIE VIER SÄULEN
Die Anlage besteht aus vier Säulen; alle mechanischen Handhabungselemente sind durch eine Metallgitter-Verkleidung geschützt, um Berührungen mit beweglichen Teilen zu verhindern.

DER SCHUTZ
Der Schutz der Säulen und der Handhabungselemente hat eine Höhe von 2.40 m, um jeden Kontakt von der Plattform aus zu verhindern; der Schutz kann optional als Träger für Beleuchtungssysteme dienen.

DIE SÄULE
Die Säule und der Antriebsstrang umfassen einen Hubkolben, zwei Rückführketten, eine Zahnstange und die Säulenstruktur. Die massive Bauweise gewährleistet die Stabilität der Plattform.

JEDER KOLBEN
Jeder Kolben ist mit zwei tragenden Rückführketten ausgestattet, die die effektive Kolbenlängenwirkung verdoppeln und lange Hübe bis zu 16 m ermöglichen, ohne die Stabilität zu beeinträchtigen.

RIEBSTRUKTUR
Die Riemenscheiben- bzw. Rollenbaugruppe verhindert das Entgleiten der Ketten; Bolzen sind verriegelt und eine umlaufende Stahlstruktur schützt die Ketten.

DIE PLATTFORM
Die Plattform verfügt über ein Radanschlagsystem zur Positionsbestimmung des Fahrzeugs und als mechanischen Anschlag, falls die Handbremse nicht angezogen ist. An beiden kurzen Seiten verhindern Lichtschranken (jeweils eine pro Seite) die Bewegung bei fehlerhafter Positionierung; der Lichtvorhang bildet eine echte Barriere gegen Kontakt während der Fahrt.

STEUERUNG UND SICHERHEIT
Die auf der Plattform angebrachte Bedienplatte ermöglicht den Betrieb mit einer Person an Bord; sie enthält Auf-/Ab-Tasten, Notausschalter und einen Standard-Wählgerät (Auto-dialer), der vorgegebene Nummern in Folge wählt. Eine zweite Bedienplatte gegenüber ist optional. Bedientafeln auf Geländeebene verfügen über Stopp, Zugangsschlüssel und Türschließfunktion und sind mit Schutzart IP54 für den Außenbereich ausgeführt.

MECHANISCHE SYNCHRONISATION
Die Plattform wird durch Längs- und Quer-Torsionsstäbe unter der Plattform ausgeglichen, die mit vier Zahnstangen verbunden sind. Kegelgetriebe synchronisieren die Drehung der Torsionsstäbe, um eine stabile, ebene Bewegung und die gleichzeitige Wirkung der vier Antriebskolben sicherzustellen; Zahnräder greifen in an die Säulen geschweißte Zahnstangen ein, sodass eine Verdrehung der Plattform praktisch ausgeschlossen ist.

MECHANISCHE ARRETIERUNG AM BODEN
Ein mechanisches Verriegelungssystem auf Bodenebene verhindert unerwünschte Bewegungen beim Auffahren des Fahrzeugs; es eliminiert hydraulisches Nachsacken und ermöglicht die Druckentlastung des Hydrauliksystems zwischen den Zyklen, wodurch die Lebensdauer der Komponenten verlängert wird.

Technische Daten / Spezifikationen

• Tragfähigkeit: 8 Tonnen (5 t bei Dachkonfiguration)
• Maximaler Hub: bis zu 16 m
• Schutzhöhe der Plattform (Gitter): 2.40 m
• Antrieb: vier Hubkolben (jeweils eine Säule) mit zwei Rückführketten pro Kolben
• Synchronisation: Torsionsstäbe mit Kegelgetrieben und Zahnrädern/Zahnstangen
• Rollen-/Seilführung: Bolzen gegen Entgleisung und schützende Stahlstruktur
• Plattform-Sicherheit: Radanschlag-System und Lichtschranken an beiden kurzen Seiten
• Bedienung: Plattform-Bedienfeld mit Auf/Ab, Notausschalter und Standard-Wählgerät; zweite Einheit optional
• Bedieneinheiten am Boden: IP54 mit Stopp, Zugangsschlüssel und Türschließfunktion
• Mechanische Arretierung am Boden zur Vermeidung hydraulischen Nachsackens und für Druckentlastung
• Optional: Kabine und Türen an Bord (auf Anfrage)
• Entwickelt und zertifiziert für den Betrieb mit Person an Bord
