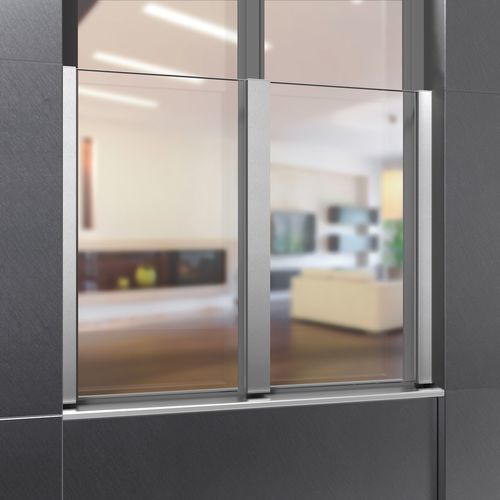

Aluminium-Geländer P-03

EdelstahlGlasGlasplatten

• Alle Systeme verfügen über eine verdeckte Befestigung • TYP P-01 und P-03 für Rahmen- und Wandmontage geeignet • TYP P-02 für Laibungsmontage vorgesehen • Geeignet für alle gängigen Fenstersysteme • TYP P-03 ist ein Mittelprofilset zur Erweiterung von P-01 und P-02 Absturzsichernde Brüstungsverglasung nach DIN 18008-4 mit Allgemeinem bauaufsichtlichen Prüfzeugnis (AbP) • AbP Nr. BAY 40-003-17-2 – gültig für Fensterprofile aus Kunststoff, Aluminium oder Holz und für Verbundfenster • Max. Glasbreite gemäß AbP: 3000 mm • Lieferbar für Glasstärken von VSG 10,76 bis 21,52 mm • Flexible Glashöhen möglich, die ab 300 mm nach AbP geregelt sind • Oberfläche der seitlichen Klemmprofile eloxiert oder pulverbeschichtet nach RAL • Befestigung generell verdeckt, unabhängig von Profilart oder Fenstermaterial (unsichtbare Verschraubung) • Geprüfte Bohrschrauben für eine effiziente und zeitsparende Montage • Befestigungsmittel, die in Fensterprofilen Bohrlöcher mit großen Durchmessern hinterlassen, Wärmebrücken schaffen und aufwändige Stufenbohrungen erfordern, gehören der Vergangenheit an. • Alle Typen auch als Geländer-Element an Stahlkonstruktionen einsetzbar • Filigranes und AbP-geprüftes Flachprofil als Kantenschutz verwendbar Glasbreite (B) Bei Kombination von Mittelprofil mit Seitenprofil P-01 = Befestigungsachse (A) abzgl. 38 mm Bei Kombination von Mittelprofil mit Seitenprofil P-02 = Mitte Mittelprofil bis Außenkante Seitenprofil abzgl. 57 mm Bei Kombination mehrerer Mittelprofile: = Befestigungsachse (A) abzgl. 44 mm Glashöhe (H) = Profillänge (P) abzgl. 7 mm Achsmaß (A) = Mitte Schraube bis Mitte Schraube Profillänge (P) = Glashöhe zzgl. 7 mm
