Abhängesystem FLY 105

Übersicht

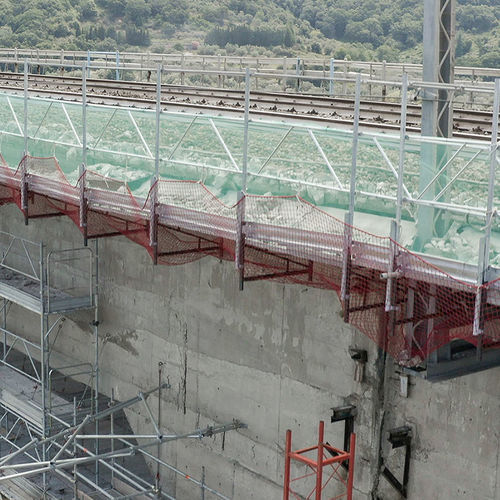

Der Fly 105 ist ein Konsolensystem für Wartungsarbeiten an Bordsteinen, Randträgern von Brücken und Viadukten, Dächern und Gebäudekronen. Das Design ermöglicht die progressive und sichere Montage eines mobilen Laufstegs von einer geschützten Position aus und reduziert den Bedarf an externen Trageinrichtungen nach der Erstmontage.

Merkmale

• Die Fly 105 Auslegerkonsole ist für Wartungsarbeiten an Randträgern von Brücken, Viadukten, Dächern und Gesimsen ausgelegt.
• Ein innovatives progressives Montagessystem erlaubt es den Anwendern, den Laufsteg kontinuierlich und sicher zu montieren, was die Produktivität auf der Baustelle erhöht.

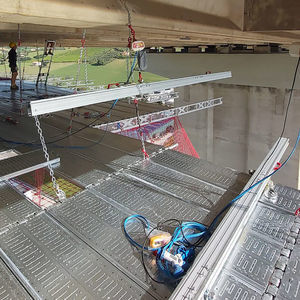

• Das System basiert auf einem Z-Profil, das einen mobilen Laufsteg aufnimmt und die schrittweise Befestigung der Wandkonsolen aus einer sicheren Position ermöglicht.
• Entwickelt, um den Einsatz externer Trageinrichtungen zu minimieren (nur während der Erstinstallation erforderlich, z. B. Hubarbeitsbühne oder Gerüst).
• Eine Aluminiumvariante ist mit einem Doppelprofil erhältlich: kompatibel mit Bohlen für Rohrverbindungen Ø und mit Bohlen im U-Profil.

Vorteile

• Kontinuierlicher, unterbrechungsfreier Einbau
• Sicherheit der Bediener durch progressives Montagesystem
• Minimaler Einsatz externer Trageeinrichtungen nach der Montage
• Geeignet für beengte oder schwer zugängliche Bereiche
• Modulares und wiederverwendbares System
• Erhältlich in verzinktem Stahl oder Aluminium

Technische Daten

• Tragfähigkeit: 150 kg/m²
• Konsolenlänge: 105 cm; erhältlich in verzinktem Stahl oder Aluminium
• Aufhängungsplatten: 25 cm und 55 cm mit rutschhemmendem Sicherheitsmechanismus
• Laufsteg: Aluminium, 60 × 400 cm
• Doppelprofil (nur Aluminiumversion): kompatibel mit Bohlen für Rohr Ø und Bohlen im U-Profil

Eigenschaften / technische Spezifikationen

• Modellbezeichnung: Fly 105
• Hauptmaterialien: verzinkter Stahl oder Aluminium
• Konsolenlänge: 105 cm
• Nenntragfähigkeit: 150 kg/m²
• Verfügbare Aufhängungsplatten: 25 cm und 55 cm mit rutschhemmendem Mechanismus
• Abmessungen des Laufstegs (Aluminium): 60 × 400 cm
• Aluminiumversion: Doppelprofil für Bohlen Rohr Ø und Bohlen U-Profil
• Konstruktionsmerkmale: Z-Profil-Konsole, progressives Montagessystem für kontinuierliche Installation, minimiert externe Trageinrichtungen nach der Erstmontage
