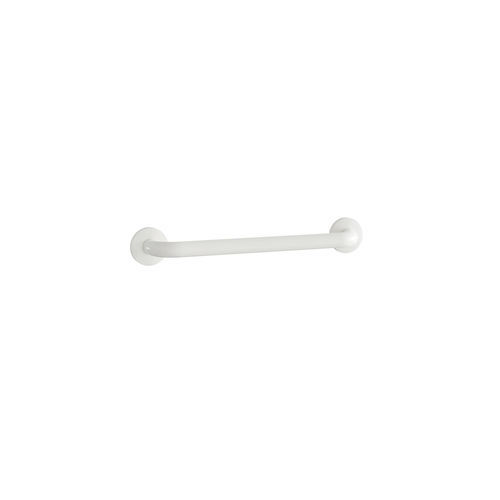

Polyester-Stützgriff XG09UAS01

EdelstahlEpoxidaus Edelstahl 304

Beschreibung
Lineare Sicherheitsgriffstange aus nahtlosem AISI 409 Stahlrohr, Oberflächenbeschichtung in Epoxid‑Polyester Pulverlack (80 µm).

Hauptmerkmale

• Rohrkörper, Wandstärke 1 mm
• Außendurchmesser der Griffstange: 32 mm
• Flanschdurchmesser: 78 mm
• Außenfinish: Epoxid‑Polyester Pulver - 80 µm
• Befestigungsflansch aus Edelstahl AISI 304
• Flanschabdeckung aus Edelstahl AISI 304 zur Verdeckung der Schrauben
• Produkt wird demontiert geliefert; Montage vor der Installation erforderlich

Farben / Oberflächen

• WA - Leinenweiß (Pantone: 705; RAL: 9016; NCS: 0510-R)
• DM - Sepia Schwarz (RAL: 9005)

Materialien

• Rohr: AISI 409 Stahl
• Flansch und Flanschabdeckung: Edelstahl AISI 304
• Edelstahl verfügbar in matten und rohen Oberflächen

Varianten und Abmessungen (Code: AxBxC mm; Bohrabstand A1 mm; Gewicht; vertikale Belastbarkeit)
G09UAS01: 299x82x78.7; A1 220; Gewicht 0,66 kg; Vertikale Belastbarkeit 150 kg
G09UAS02: 379x82x78.7; A1 300; Gewicht 0,76 kg; Vertikale Belastbarkeit 150 kg
G09UAS03: 449x82x78.7; A1 370; Gewicht 0,90 kg; Vertikale Belastbarkeit 150 kg
G09UAS04: 529x82x78.7; A1 450; Gewicht 1,00 kg; Vertikale Belastbarkeit 150 kg
G09UAS05: 679x82x78.7; A1 600; Gewicht 1,36 kg; Vertikale Belastbarkeit 150 kg
G09UAS06: 799x82x78.7; A1 720; Gewicht 1,60 kg; Vertikale Belastbarkeit 150 kg
G09UAS07: 979x82x78.7; A1 900; Gewicht 1,96 kg; Vertikale Belastbarkeit 150 kg
G09UAS08: 1279x82x78.7; A1 1200; Gewicht 2,56 kg; Vertikale Belastbarkeit 150 kg

Hinweis
Die Griffstange wird mit zerlegten Komponenten geliefert und erfordert Montage durch den Anwender oder Installateur vor der Inbetriebnahme.

Eigenschaften / Technische Spezifikationen

• Nahtloses Rohr aus AISI 409 Stahl
• Rohrstärke: 1 mm
• Außendurchmesser der Griffstange: 32 mm
• Flanschdurchmesser: 78 mm
• Finish: Epoxid‑Polyester Pulverlack, 80 µm
• Flansch und Flanschabdeckung: Edelstahl AISI 304
• Produkt in mehreren Längen/Varianten erhältlich (siehe Codes G09UAS01 ÷ G09UAS08)
• Angegebene vertikale Belastbarkeit: 150 kg
