Edelstahl-Übergangsprofil COFLEX CTR

EPDMfür Fliesenfür Innenausbau

Produktübersicht

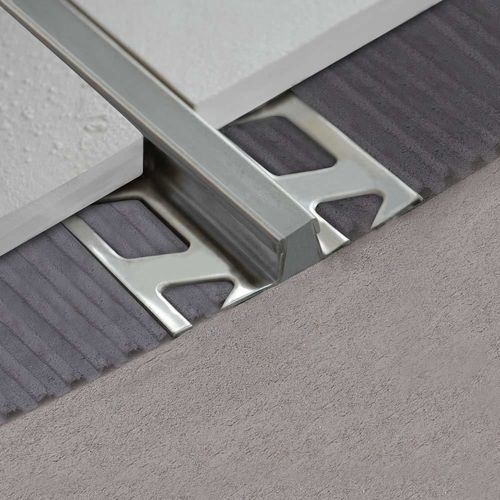

Metallisches Dehnfugenprofil mit schleifbarem EPDM-Einsatz, ausgelegt zur Aufnahme hoher Lasten und zum Schutz von Kanten von Fliesen, Marmor oder Naturstein. Die durchgehenden Metallkanten und trimtec-ähnlichen Seitenprofile verbinden sich mit dem Fliesenkleber, um Lasten zu verteilen und mechanische Beanspruchungen der Belagsoberfläche zu reduzieren.

Einsatz / Eigenschaften
Die Dehnzone besteht aus EPDM mit einer Härte, die Flexibilität und Druckfestigkeit ausbalanciert. Die schleifbare Einsatzstärke beträgt 5 mm, was Abschleifen ermöglicht, um die optische Wirkung zu minimieren — empfohlen für mittelgroße bis kleine Bereiche, in denen die auszugleichenden Bewegungen begrenzt, die Lastanforderungen jedoch hoch sind.

Vorgeschlagene Belagsgrößen und Referenznorm
Vorgeschlagene Feldgrößen basieren auf UNI 11146:2024:

• Innenbereiche: typische Felder von 5 m x 5 m bis 6 m x 4 m
• Außenbereiche: typische Felder von 3 m x 3 m bis 4 m x 2,5 m

Auswahlkriterien
Berücksichtigen Sie Fliesenformat, Fugenbreite, Eigenschaften des Klebers und die Trägereigenschaften. Wählen Sie die Fugentiefe entsprechend der Gesamtbelagsdicke und der aufgebrachten Klebermenge. Das Profil darf nicht über die fertige Belagsoberfläche hinausragen; empfohlene Toleranz etwa 0,5–1 mm unter der fertigen Oberfläche.

Hinweise zur Montage
Ist eine Trennfuge im Estrich vorhanden, das Dehnfugenprofil exakt darüber ausrichten. Tragen Sie Fliesenkleber im Bereich der Fuge und auf den Flügeln des Profils mit geeigneten Werkzeugen auf. Drücken Sie die Flügel des Profils in den Kleber und verlegen Sie die Fliesen so, dass das Profil leicht unter der fertigen Oberfläche verbleibt (≈ 0,5–1 mm). Füllen Sie den Spalt zwischen Fliese und Profil mit Fugenmörtel.

Montage von COFLEX CTR
1) Profil mit vorhandener Trennfuge im Estrich ausrichten.
2) Fliesenkleber im Fugenbereich und auf den Flügeln des Profils auftragen.
3) Profilflügel in den Kleber drücken und Fliesen verlegen, dabei sicherstellen, dass das Profil ca. 0,5–1 mm unter der fertigen Oberfläche liegt.
4) Spalt zwischen Fliese und Profil mit Fugenmörtel füllen.

Materialien und Ausführungen
Hauptmetall: Edelstahl AISI 304 (DIN 1.4301). Typische Oberfläche: poliert. Einsatzeinsatz: EPDM (schleifbare Variante). Sichtbare Einsatzfarben: geprägtes Zementgrau (Standard) oder Schwarz (Variante).

Verfügbare Größen und Artikelcodes (Übersichtstabellen)
Edelstahl 304 / Poliert
BxH (mm) | Art. | Farbe
3 | CTR 30 IL23 | Geprägtes Zementgrau
4,5 | CTR 45 IL23 | Geprägtes Zementgrau
6 | CTR 60 IL23 | Geprägtes Zementgrau
8 | CTR 80 IL23 | Geprägtes Zementgrau
10 | CTR 100 IL23 | Geprägtes Zementgrau
12,5 | CTR 125 IL23 | Geprägtes Zementgrau
15 | CTR 150 IL23 | Geprägtes Zementgrau
20 | CTR 200 IL23 | Geprägtes Zementgrau

Edelstahl 304 / Poliert - Schwarze Einsatzvarianten (IL51)
BxH (mm) | Art. | Farbe
3 | CTR 30 IL51 | Schwarz
4,5 | CTR 45 IL51 | Schwarz
6 | CTR 60 IL51 | Schwarz
8 | CTR 80 IL51 | Schwarz
10 | CTR 100 IL51 | Schwarz
12,5 | CTR 125 IL51 | Schwarz
15 | CTR 150 IL51 | Schwarz
20 | CTR 200 IL51 | Schwarz

Anwendungen
Empfohlen für geflieste Böden in Bereichen mit mittleren bis hohen Lasten und Verkehr, wo Kantenschutz von Fliesen, Marmor oder Stein erforderlich ist und ein 5 mm schleifbarer Einsatz gewünscht wird, um die optische Wirkung zu minimieren.

Technische Daten

• Produkt: COFLEX CTR Dehnfugenprofil
• Serie: COFLEX CTR
• Material Metallteile: Edelstahl AISI 304 (DIN 1.4301)
• Material Einsatz: EPDM (schleifbarer Einsatz, schleifbar bis 5 mm)
• Oberfläche: poliert
• Verfügbare Höhen (BxH): 3 / 4,5 / 6 / 8 / 10 / 12,5 / 15 / 20 mm
• Verfügbare Artikelcodes: CTR 30 IL23, CTR 45 IL23, CTR 60 IL23, CTR 80 IL23, CTR 100 IL23, CTR 125 IL23, CTR 150 IL23, CTR 200 IL23; CTR 30 IL51 ... CTR 200 IL51
• Sichtbare Einsatzfarben: Geprägtes Zementgrau, Schwarz
• Empfohlene Einbautoleranz: Profil 0,5–1 mm unter der fertigen Belagsoberfläche
• Referenznorm für vorgeschlagene Feldgrößen: UNI 11146:2024
