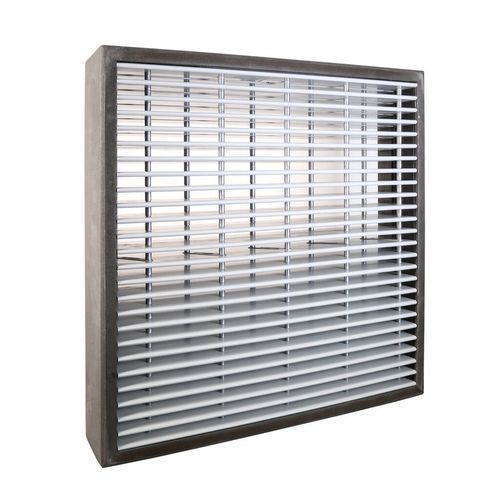

Lüftungsgitter / extrudiertes Aluminium 467

linearfür Innenbereichfür Innenanwendung

Kurzbeschreibung
Feuerschutzgitter mit horizontalen Lamellen, Modell 467, mit 120 min Feuerwiderstand. Für den Innenbereich und die Montage in massiven Wänden vorgesehen. Horizontale Lamellenanordnung mit 18 mm Lamellenabstand und einer freien Durchgangsfläche von 66,7 %.

Produktvorteile

• Offizieller Prüfbericht
• Nur für den Innenbereich geeignet
• Geeignet zur Montage in massiven Wänden
• Feuerwiderstand: 120 min

Verfügbare Gitteroptionen

• Kein Gitter
• Mückennetz 304 - 2,3 x 2,3 mm
• Mückennetz 304 - 6 x 6 mm
• Mückennetz 304 - 10 x 10 mm
• Mückennetz 304 - 20 x 20 mm

Downloads (verfügbar)

• B2B-Broschüren
• DWG-Dateien
• Spezifikationstext (DOC)
• Technische Zeichnung (CAD)
• Technisches Datenblatt
• Zertifikat Luftdurchlass

Technische Daten (Zusammenfassung)
Freie Durchgangsfläche (%) : 66.7
Lamellenabstand (mm) : 18
Einbautiefe (mm) : 100
Gesamttiefe der Lüftung (mm) : 100
K-Faktor (Eintritt) : 4.16
CE-Koeffizient : 0.49
K-Faktor (Austritt) : 4.06
CD-Koeffizient : 0.496
Wasserbeständigkeit bei 0 m/s (%) : -
Wasserbeständigkeit bei 0,5 m/s (%) : -
Wasserbeständigkeit bei 1,0 m/s (%) : -
Wasserbeständigkeit bei 1,5 m/s (%) : -
Wasserbeständigkeit bei 2,0 m/s (%) : -
Wasserbeständigkeit bei 2,5 m/s (%) : -
Wasserbeständigkeit bei 3,0 m/s (%) : -
Wasserbeständigkeit bei 3,5 m/s (%) : -
Feuerwiderstand : 120 min
Geeignet für den Innenbereich und zur Montage in massiven Wänden

Detaillierte technische Spezifikationen

• Freie Durchgangsfläche (%) : 66.7
• Lamellenabstand (mm) : 18
• Einbautiefe (mm) : 100
• Gesamttiefe der Lüftung (mm) : 100
• K-Faktor (Eintritt) : 4.16
• CE-Koeffizient : 0.49
• K-Faktor (Austritt) : 4.06
• CD-Koeffizient : 0.496
• Feuerwiderstand : 120 min
• Geeignet für den Innenbereich und zur Montage in massiven Wänden
