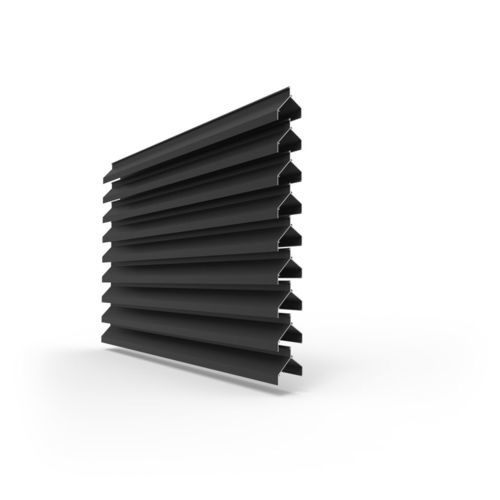

Fassadenverkleidung aus Lamellen Linius

Aluminiumvertikalprofiliert

Beschreibung
Extrudiertes V-förmiges Aluminiumprofil mit einem Lamellenabstand von 66 mm. Anwendbar, wenn freie Durchlassfläche erforderlich ist, z. B. in Hochspannungskabinen, zur visuellen Abschirmung und wenn eine gute Wasserbeständigkeit gefordert ist. Für eine Lamellenwand mit hoher Wasserableitungseigenschaft wird die Lamelle vertikal montiert, wodurch eine Wasserdichtigkeit Klasse A @ 1,5 m/s erreicht wird. Horizontal beträgt die Wasserbeständigkeit Klasse A @ 1 m/s. Lamelle L.066V kann dank identischem Erscheinungsbild mit der Lamelle L.066 kombiniert werden.

Wesentliche Merkmale

• V-förmiges extrudiertes Aluminiumprofil
• Lamellenabstand: 66 mm
• Erscheinungsbild kompatibel mit Lamelle L.066

Downloads (verfügbare Dokumentnamen)

• Ausschreibungstext
• DWG-Dateien
• B2B-Broschüre
• Luftdurchlasszertifikat
• IP-Klassenzertifikat
• Wasserbeständigkeitszertifikat
• Garantiezertifikat
• Montageanleitung
• 3D DWG-Dateien
• 3D DWG-Dateien Träger

Technische Daten

• Physikalische freie Durchlassfläche (%): 40.60
• Lamellenabstand (mm): 66
• Standard-Gasart: -
• IP-Klasse: -
• Lamellentiefe (mm): 61.5
• Gesamte Gittertiefe (mm): -
• K-Faktor Zulufteinlass: 66.1
• CE-Koeffizient: 0.123
• K-Faktor Abluft: 79.7
• CD-Koeffizient: 0.112
• Wasserbeständigkeit bei 0 m/s (%): -
• Wasserbeständigkeit bei 0,5 m/s (%): -
• Wasserbeständigkeit bei 1,0 m/s (%): -
• Wasserbeständigkeit bei 1,5 m/s (%): -
• Wasserbeständigkeit bei 2,0 m/s (%): -
• Wasserbeständigkeit bei 2,5 m/s (%): -
• Wasserbeständigkeit bei 3,0 m/s (%): -
• Wasserbeständigkeit bei 3,5 m/s (%): -
