Ventilator für Abzug DVNF/S

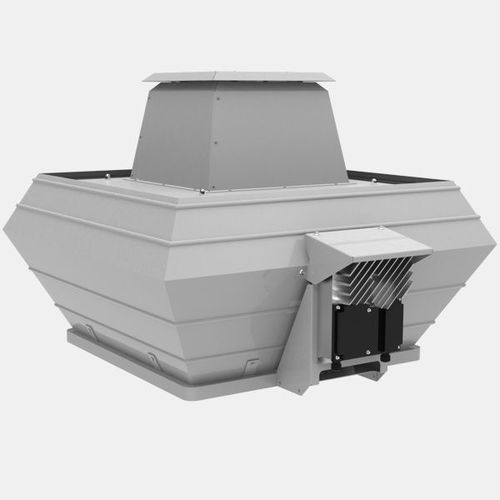

Volumenströme bis 36.000 m³/h Baugröße: 310 - 900 mm (Laufraddurchmesser) Vertikalausblas IEC-Normmotoren als Antrieb für höhere Fördermitteltemperaturen geeignet rückwärtsgekrümmte Laufräder verschiedene Ausführungen stabiles wetterfestes Gehäuse montagefreundlich DVNF mit aufgebautem Frequenzumrichter Die Gehäuse der Rosenberg Dachventilatoren (DVNF/S, DVN/S) bestehen aus seewasserbeständigem Aluminium, sowie einem Grundrahmen mit integrierter Einströmdüse. Ausführung - DVNF/DVN bis Baugröße 500: Grundrahmen mit integrierter Einströmdüse aus verzinktem Stahlblech ab Baugröße 560: Grundrahmen mit integrierter Einströmdüse aus verzinktem Stahlblech und zusätzlich kunststoffbeschichtet Ausführung - DVNFS/DVNS Gehäuse mit integrierter Schalldämmhaube (S) bis Baugröße 500: Grundrahmen mit integrierter Einströmdüse aus verzinktem Stahlblech ab Baugröße 560: Grundrahmen mit integrierter Einströmdüse aus verzinktem Stahlblech und zusätzlich kunststoffbeschichtet Wirkungsgradoptimierte Laufräder mit rückwärtsgekrümmten Schaufeln aus Aluminium. Die Laufräder sind zusammen mit der Laufradnabe entsprechend Gütestufe G 2,5 / G 6,3 nach DIN ISO 21940-11 auf zwei Ebenen dynamisch ausgewuchtet. Die Laufräder sind fliegend auf die Welle eines IEC-Normmotors in Bauform B5 aufgesetzt. Ausführung - DVNF/DVNFS Der elektrische Anschluss erfolgt über den am Gehäuse montierten Frequenzumrichter. Bei der Variante GS erfolgt der elektrische Anschluss direkt am vormontierten Geräteausschalter. Ausführung - DVN/DVNS Die Antriebsmotoren sind mit einem aufgebauten Klemmkasten in Schutzart IP55 versehen und für den elektrischen Anschluss nach Abnahme des Haubenteils am Motor leicht zugänglich.
