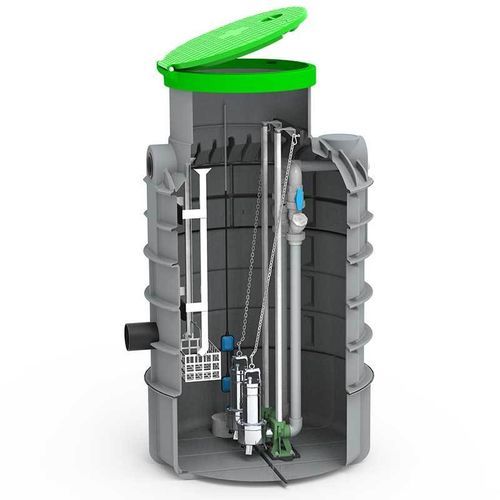

Pumpstation ROPUMP DN 1200

Übersicht Die RoPump DN 1200 ist eine Hebeanlage zum Fördern von Abwasser und Regenwasser, wenn ein Gefälleabfluss nicht möglich ist. Sie ermöglicht einen rückstaugesicherten Ablauf von unterhalb der Rückstauhöhe zu einem höheren Ablaufpunkt und arbeitet vollautomatisch. Das System ist für kommunale Anwendungen und hohe Zuflüsse ausgelegt und verfügt über eine Doppel-Tauchpumpen-Konfiguration für Ausfallsicherheit und Betriebskontinuität.

Typische Einsatzbereiche

• Kommunale Abwasserinfrastruktur: Förderung von Abwasser in Kanalisationsnetzen ohne ausreichendes Gefälle.
• Große Wohngebiete & Siedlungen: Entwässerung mehrerer Gebäude oder kompletter Wohnkomplexe.
• Gewerbliche & industrielle Anlagen: Ableitung großer Mengen an Abwasser und Prozesswasser.

Lieferumfang

• DN 1200 Schacht aus Polyethylen (PE)
• 2 Tauchmotorpumpen (variantenabhängig: PENTAX DV 200 oder DAB FEKA VS 1200)
• 2 Schwimmerschalter
• 2 Rückschlagventile
• 2 Absperrventile
• Förderleitung
• FEKA VS-Variante mit Führungen und Fundament; FEKA-Variante optional mit Hubvorrichtung

Hinweis Steuergerät und Deckel sind nicht im Lieferumfang enthalten.

Funktionsweise Die Pumpen schalten bei Erreichen voreingestellter Wasserstände ein. Die Pumpensteuerung erfolgt über Schwimmerschalter oder vergleichbare Sensoren. Kammergröße und Schaltpegel werden je nach Zufluss, Pumpenleistung und zulässigen Schaltzyklen ausgelegt. Zwei Pumpen sichern den Betrieb bei Ausfall einer Pumpe. Die Druckleitung ist mit Rückschlagventilen gegen Rückfluss geschützt; Absperrventile ermöglichen die Isolierung für Wartungsarbeiten.

Pumpentypen

• PENTAX DV 200 (Beispielvariante)
• DAB FEKA VS 1200 (Beispielvariante; mit Führungen und Fundament; FEKA-Variante optional mit Hubvorrichtung)

Vorteile

• Doppelpumpenanordnung für hohe Förderleistung, Lastverteilung und Redundanz.
• Automatischer Betrieb über Schwimmerschalter für bedarfsorientierte Steuerung.
• Anpassungsfähiges Design an erforderliche Durchflussraten und Pumpenleistungen.
• Effiziente Förderung großer Abwassermengen im Dauerbetrieb.
• PE-Schacht: korrosionsbeständig und langlebig gegenüber Installations- und Betriebsbelastungen.
• Rückstaugesicherter Ablauf geeignet für unter der Rückstauhöhe liegende Einbauten.
• Rückschlagventile verhindern Rückfluss; Absperrventile ermöglichen sichere Wartung.
• Modulare Erweiterbarkeit — Steuerungen und Optionen als Zubehör erhältlich.

Zubehör (Beispiele auf der Produktseite)

• Deckel und Rahmen (verschiedene DN/Deckel und Scharnieroptionen)
• Steuergeräte: SMART EVO 1 (Einzelpumpe 230 V), SMART EVO 2 (zwei Pumpen 230 V), SMART EVO 2 mit GSM-Modul, CONTROL-Einheiten für leistungsstärkere Drehstrompumpen und EXPRESS-Controller
• Grobschmutzabscheider (Varianten für DN600, DN800, DN1200)
• Führungsbaugruppen für Grobschmutzabscheider (unterschiedliche Höhen)
• Wasserstand-Überwachungsgeräte, Niveausensoren und Schwimmerschalter (Kabeloptionen 10 m / 20 m)
• Außenpfeiler/-säulen und Zugangsschacht / Kuppel-Verlängerungen für verschiedene DN-Varianten

Produkte (Auswahl)
Code | Abmessungen [mm] | Ausstattung
7700005044 | Ø1200 × 2300 | 2x PENTAX DV 200
7700002031 | Ø1200 × 2300 | 2x DAB FEKA VS 1200 mit Führungen und Fundament

Lieferumfang (kurz)

• PE-Schacht DN 1200
• 2 Tauchmotorpumpen (je nach gewählter Variante)
• 2 Schwimmerschalter
• 2 Rückschlagventile und 2 Absperrventile
• Förderleitung
• FEKA VS-Variante umfasst Hubvorrichtung

Eigenschaften / Technische Daten

• Bezeichnung: RoPump DN 1200
• Schachtmaterial: Polyethylen (PE), korrosionsbeständig
• Nennweite: DN 1200
• Typische Einbaumaße: Ø1200 × 2300 mm (Varianten verfügbar)
• Pumpenanordnung: Doppel-Tauchpumpen-Konfiguration für Redundanz und hohe Leistung
• Verfügbare Pumpenvarianten: PENTAX DV 200; DAB FEKA VS 1200 (mit Führungen und Fundament; FEKA mit Hubvorrichtung optional)
• Steuerung: Pumpenschaltung über Schwimmerschalter oder Sensoren (Steuergerät nicht enthalten)
• Enthaltene Teile: 2 Schwimmerschalter, 2 Rückschlagventile, 2 Absperrventile, Förderleitung
• Ausgenommene Teile: Steuergerät und Deckel (separat als Zubehör erhältlich)
• Typische Anwendungen: kommunale Abwassernetze, große Wohngebiete, gewerbliche/industrielle Anlagen
