Pumpstation ROPUMP DN 800

Übersicht
Die RoPump DN 800 Hebeanlage fördert Abwasser aus tieferliegenden Bereichen in das Kanalnetz, eine Kläranlage oder eine Absetzgrube, wenn eine Schwerkraftentwässerung nicht möglich ist. Sie ist für eine zuverlässige unterirdische Installation in Wohn-, Gewerbe- und kleineren landwirtschaftlichen Anwendungen ausgelegt.

Typische Einsatzbereiche

• Ein- und Mehrfamilienhäuser sowie Ferienhäuser
• Gewerbliche Gebäude und kleine Industrieanlagen
• Landwirtschaftliche Betriebe und Nebengebäude

Hauptmerkmale

• PE-Schacht (Polyethylen) für Erdtiefeinbau und Korrosionsbeständigkeit
• Kompakte DN 800 Bauform für platzsparende Integration
• Doppelpumpen-Konfiguration mit Tauchmotorpumpen für Redundanz und erhöhte Förderleistung
• Geeignet für höhere Zulaufmengen und Projekte mit Redundanzanforderungen

Lieferumfang

• DN 800 Schacht
• Tauchpumpen (je nach Variante)
• Zwei Schwimmerschalter
• Rückschlagventil, Absperrventil und Druckleitung
• FEKA VS mit Hebevorrichtung (für FEKA-Varianten)

Funktion
Die Pumpe(n) schalten ein, wenn der Abwasserspiegel im Schacht die eingestellte Einschalthöhe erreicht. Die Schaltung muss über Schwimmerschalter oder entsprechende Pegelsensoren erfolgen. Schachtvolumen und Einschaltniveaus sind nach Zulaufmengen, Pumpenleistung und zulässigen Schaltzyklen pro Stunde auszulegen. Die Druckleitung muss ein Rückschlagventil zur Verhinderung von Rückfluss und ein Absperrventil für Wartungs- oder Störfälle enthalten.

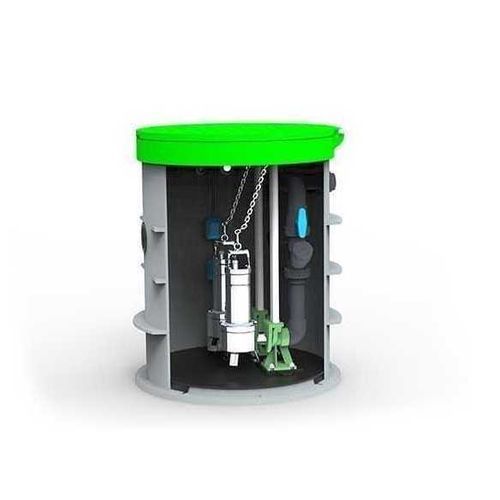

RoPump DN 800 im Detail
Das System verfügt über einen robusten PE-Schacht, der den Einbau- und Betriebsbelastungen standhält. Die Doppelpumpenanordnung erhöht die Verfügbarkeit bei wechselnden Zulaufbedingungen und ermöglicht die Handhabung größerer Abwassermengen.

Verfügbare Pumpentypen (Beispiele)

• Pentax DG102 (Tauchpumpe)
• DAB FEKA VS 1000 (Tauchpumpe, mit Hebevorrichtung)

Produktvarianten / Abmessungen (Auswahl)
RoPump DN 800 × 1000
Code: 7700002011 — Abmessungen: Ø800 × 1000 mm — Ausstattung: 2x Pentax DG102
Code: 7700002051 — Abmessungen: Ø800 × 1000 mm — Ausstattung: 2x DAB FEKA VS 1000 (mit Führungsschienen und Bodenplatte)

RoPump DN 800 × 1200
Code: 7700002055 — Abmessungen: Ø800 × 1200 mm — Ausstattung: 2x Pentax DG102
Code: 7700002052 — Abmessungen: Ø800 × 1200 mm — Ausstattung: 2x DAB FEKA VS 1000 (mit Führungsschienen und Bodenplatte)

RoPump DN 800 × 1500
Code: 7700002033 — Abmessungen: Ø800 × 1500 mm — Ausstattung: 2x Pentax DG102
Code: 7700002053 — Abmessungen: Ø800 × 1500 mm — Ausstattung: 2x DAB FEKA VS 1000 (mit Führungsschienen und Bodenplatte)

RoPump DN 800 × 1800
Code: 7700002066 — Abmessungen: Ø800 × 1800 mm — Ausstattung: 2x Pentax DG102
Code: 7700002054 — Abmessungen: Ø800 × 1800 mm — Ausstattung: 2x DAB FEKA VS 1000 (mit Führungsschienen und Bodenplatte)

Zubehör (Auswahl)

• Abdeckungen und Rahmen: Abdeckung DN 800 mit Rahmen, schwenkbar (grün) — Belastungsklasse H8
• Steuereinheiten: SMART EVO 1 (eine Pumpe), SMART EVO 2 (zwei Pumpen), Varianten mit GSM-Modulen und Dreiphasenoptionen
• Grobschmutzabscheider (Größen DN600 / DN800 / DN1200)
• Wasserstandüberwachung: Schwimmerschalter und Pegelsensoren
• Zugangsschacht-/Kuppelverlängerungen und Außenpfeiler/Podeste

Hinweise
Steuereinheit und Abdeckung sind nicht im Basislieferumfang enthalten. Steuereinheiten und Optionen (Alarm-/Schalttafeln, GSM-fähige Steuerungen, Hebevorrichtungen) sind als Zubehör erhältlich. Pumpenauswahl und Schachtbemessung müssen an die Zulaufmengen und zulässigen Schaltzyklen angepasst werden.
