Sicherheitsglasscheibe CLIMAPLUS® - CLIMATOP

Low-EisolierendAkustik

Beschreibung
Zweifach- und Dreifachverglasungen, die thermische Isolierung und hohe Lichtdurchlässigkeit verbinden und dabei ein neutrales Erscheinungsbild und ansprechende Ästhetik bewahren. CLIMAPLUS® und CLIMATOP erfüllen diese Anforderungen für Wohn- und Architekturprojekte.

Aufbau der CLIMAPLUS-Zweifachverglasung

• Eine PLANICLEAR®-Glasscheibe
• Ein 16 mm Abstandhalter gefüllt mit Argon (Edelgas) für verbesserte Wärmedämmung
• Eine beschichtete Scheibe, zur Raumseite hin, mit einer metallischen Schicht, aufgebracht durch kathodische Sputterabscheidung im Vakuum: ECLAZ® ZEN oder ECLAZ LUMI®
• Zusammenfügung der beiden Scheiben mittels doppelter Dichtungsbarriere

Aufbau der CLIMATOP-Dreifachverglasung

• Zwei äußere Scheiben (1 und 3) beschichtet, zur Raumseite hin, mit einer metallischen Schicht aufgebracht durch kathodische Sputterabscheidung: PLANITHERM® XN oder ECLAZ LUMI®
• Eine doppelte 16 mm Abstandsschicht, gefüllt mit Argon (Edelgas) für verbesserte Wärmedämmung
• Eine zentrale PLANICLEAR®-Scheibe
• Die drei Glasscheiben werden mit doppelten Dichtungsbarrieren verbunden

Anwendungen

• Sanierung und Neubau
• Wohnhäuser
• Wohnungen
• Öffentliche Gebäude
• Büros

Vorteile

• Energieeffizienz: Kombination aus hoher Wärmedämmung und hoher Lichtdurchlässigkeit zur Reduzierung des Heizenergiebedarfs und der CO2-Emissionen
• Visueller Komfort: hohe Lichtdurchlässigkeitswerte (bis zu 83 % bei Zweifachverglasung und bis zu 77 % bei Dreifachverglasung je nach Ausführung) und neutrale Farbwiedergabe
• Thermischer Komfort: sehr geringer U-Wert für CLIMATOP (bis zu 0,6 W/m².K) zur Begrenzung von Wärmeverlusten

Leistung (Beispielkonfigurationen und Werte)
Spalten: CLIMAPLUS® XN | CLIMAPLUS® ECLAZ | CLIMATOP XN | CLIMATOP ECLAZ
Glas 1: ECLAZ® ZEN 4 mm | PLANICLEAR® 4 mm | PLANITHERM® 4 mm | ECLAZ® 4 mm
Abstand 1: Argon 90 % 16 mm | Argon 90 % 16 mm | Argon 85 % 16 mm | Argon 85 % 16 mm
Glas 2: PLANICLEAR® 4 mm | ECLAZ® LUMI 4 mm | PLANICLEAR® 4 mm | PLANICLEAR® 4 mm
Abstand 2: (—) | (—) | Argon 85 % 16 mm | Argon 85 % 16 mm
Glas 3: (—) | (—) | PLANITHERM® 4 mm | ECLAZ® LUMI 4 mm
Transmission TL (%): 80 | 83 | 74 | 77
Außenreflexion RLext (%): 15 | 12 | 14 | 14
g (solarer Faktor): 0,53 | 0,71 | 0,54 | 0,60
U-Wert (W/m².K): 1,0 | 1,1 | 0,6 | 0,6

Programm und Optionen
CLIMAPLUS® / CLIMATOP kann mit anderen Lösungen kombiniert werden (z. B. Verbundsicherheitsglas, Schallschutzglas, selbstreinigende Beschichtungen) und ist in einer vorspannbaren Ausführung erhältlich, ohne Änderung der technischen Eigenschaften oder der Optik.

Eigenschaften / technische Daten

• Produkttypen: Zweifachverglasung (CLIMAPLUS®) und Dreifachverglasung (CLIMATOP)
• Verwendete Gläser: PLANICLEAR®, PLANITHERM®, ECLAZ® ZEN, ECLAZ LUMI®
• Abstandhalter: 16 mm (Konfigurationen mit einem oder zwei Abstandhaltern je nach Zweifach-/Dreifachverglasung)
• Füllung des Abstandhalters: Argon (85 % oder 90 % je nach Konfiguration)
• Zusammenbau: doppelte Dichtungsbarrieren
• Lichtdurchlässigkeit (TL): bis zu 83 % (doppelt) / bis zu 77 % (dreifach) je nach Ausführung
• Solarfaktor g: Beispiele 0,53 — 0,71 je nach Konfiguration
• Außenreflexion (RLext): typ. 12–15 % je nach Ausführung
• U-Wert (W/m².K): Beispiele 1,0 / 1,1 für bestimmte Zweifachverglasungen, bis zu 0,6 für CLIMATOP

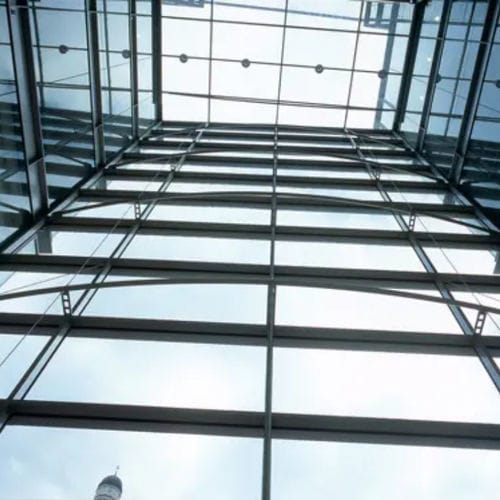

• Typische Anwendungen: Fenster, verglaste Öffnungen, Wintergärten, Fassaden und Vorhangfassaden
