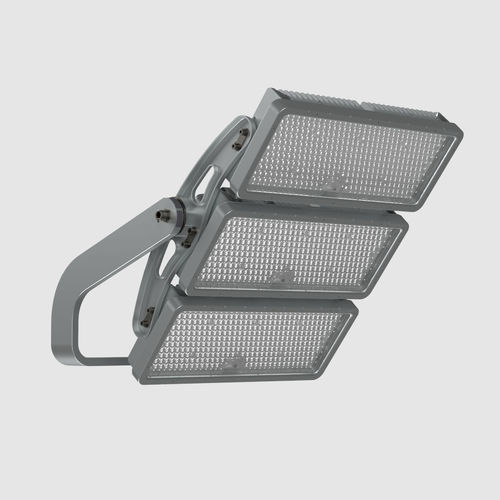

IP66-Scheinwerfer BRITELINE

LEDfür Stadionfür Sportplätze

Übersicht
BRITELINE ist eine modulare, leistungsstarke Flutlichtplattform für Sportstätten und Großflächen. Sie vereint modulare LED‑Einheiten, fortschrittliche Optiken und Kompatibilität mit Steuerungssystemen, um gleichmäßige Ausleuchtung in Übertragungsqualität und geringe Blendwirkung zu ermöglichen.

Anwendungen

• Sportstätten (Stadien, Hallen, Trainingsplätze)
• Großflächen (Logistikflächen, Terminals, Industrieanlagen)
• Bereiche mit Anforderungen an Übertragungsqualität und geringe Blendung

Hauptmerkmale

• Modulare photometrische Einheiten mit hocheffizienten LED‑Modulen und präzisen Optiken zur gezielten Beleuchtung bei minimaler Blendung.
• Erhältlich in drei Größen (1, 2 oder 3 einstellbare Module); jedes Modul ist einzeln ausrichtbar zur Feinabstimmung der Verteilung.
• Kompatibel mit lokalen und entfernten Steuerungssystemen für Dimmung on‑demand, dynamische Szenen und Fernverwaltung.
• Kompaktes, leichtes Design zur Montage an bestehenden Masten; optionale Ein‑Schrauben‑Befestigung für vereinfachte Installation.

Steuerungsoptionen

• DALI‑2 (D4i)
• DMX‑RDM
• 0‑10 V (mit optionalem Ferntreiber)
• Telemanagement
• Kompatibel mit der kabellosen Schréder ITERRA‑Lösung

Installation & Wartung

• Verstellbare Halterung für Mastaufsatz-, Seiten‑ oder Untermontage mit Feinausrichtung an Halter und Modulen.
• Treiber kann auf der Halterung integriert oder entfernt an der Mastbasis positioniert werden, um Wartung zu erleichtern und Mastlast zu reduzieren.

Technische Eigenschaften / Spezifikationen

• Marke: Schréder
• Modell / Handelsbezeichnung: BRITELINE GEN3
• Konformität: CE‑Kennzeichnung, ENEC‑Zertifikat, ROHS compliant, RCM mark
• Schutzklasse: Klasse I (EU)
• Nennspannung: 200‑480 VAC, 50‑60 Hz
• Überspannungsschutz: 20 kV, 10 kV (Optionen)
• Steuerprotokolle: DALI‑2, DMX‑RDM (0‑10 V mit Ferntreiber verfügbar)
• Steckervarianten: Zhaga (optional), NEMA 7‑polig (optional)
• Zuordnung Steuerungssystem: Schréder ITERRA
• Lichtstrom der Leuchte: 69.200 lm – 330.300 lm
• Leistungsaufnahme: 620 W – 1.860 W
• Lichtausbeute: bis zu 181 lm/W
• LED‑Farbtemperaturen: Warmweiß 730, 830; Neutralweiß 740, 840, 940; Kaltweiß 757, 857, 957
• Farbwiedergabeindex (CRI): 70, 80, 90
• ULOR: 0% (kann je nach Konfiguration variieren)
• Gehäuse: Aluminium
• Optik: Polycarbonat (Option integrierte Linsen)
• Abdeckung: Gehärtetes Glas oder Polycarbonat (mit integrierten Linsen)
• Schutzart: IP66
• Schlagfestigkeit: IK10 (für optische Einheit mit Polycarbonat‑Schutz), IK08
• LED‑Lebensdauer: 120.000 h ‑ L96 (kann je nach Größe/Konfiguration variieren)
• Abmessungen (AxBxC): GEN3 1: 395 x 362 x 706 mm; GEN3 2: 645 x 395 x 707 mm; GEN3 3: 846 x 415 x 707 mm
• Gewicht: GEN3 1: 12,8–14,4 kg; GEN3 2: 20,5–23,8 kg; GEN3 3: 28,3–33,4 kg
• Montagemöglichkeiten: Halterung mit verstellbarer Neigung; Ein‑Schrauben‑Befestigung optional
• Hinweis: ULOR, Lebensdauer und optische Leistung können je nach Konfiguration variieren; technische Datenblätter zu Rate ziehen.
