Aluminiumprofil-Raumteiler V70

GlasAluminiumfür Büro

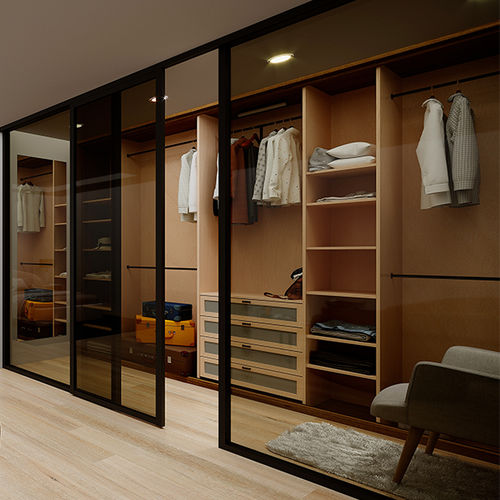

Die Ganzhoch-Verglasung V70 ist eine modulare Innenverglasungslösung (SYMPHONEE-Serie), konzipiert zur Schaffung heller, moderner Raumtrennungen mit klaren Sichtlinien und zur schnellen Montage von Glas- oder dekorativen Füllpaneelen.

Übersicht

• Zweiteilige Aluminiumprofile, die ineinandergreifen und 6–8 mm Glas oder dekorative Platten aufnehmen.
• Profile werden rechtwinklig (90°) geschnitten und mit innenliegenden Halterungen montiert; diskrete Distanzstücke sorgen für präzise Positionierung der Füllungen.

Montage und Komponenten

• Montage mit Halterungen und innen verschraubten Befestigungen für eine saubere, verdeckte Ausführung.
• Aufsteckbare Glasleisten erleichtern Verglasung und Austausch.
• Wesentliche Bauteile in den technischen Darstellungen: Rahmen, Querprofil, Clips.

Anpassung

• Fülloptionen: 6 mm oder 8 mm Glas oder dekorative Platten.
• Modulare Profilbreiten: flache Klebeprofile in 25 mm, 30 mm und 40 mm verfügbar zur flexiblen Konfiguration.
• Oberflächenoptionen inklusive der "Colour collection by SEED".
• Zweifarbige Innen-/Außen-Ausführung möglich durch das Clip-on-Konzept.
• Einfache Integration einer Anschlagtür; integrierte Türvarianten verfügbar.

Verfügbare Artikel & visuelle Ressourcen

• Produktbilder und technische Zeichnungen: Profilansichten (V70), Grundriss-/Schnittzeichnungen und Tabellen zu Zubehör/Profilen auf der Produktseite.
• Dokumentation: herunterladbares Produkt-Flyer (englisches PDF) auf der Produktseite.

Technische Daten

• Serie / Modell: V70 (SYMPHONEE Ganzhoch-Trennwand).
• Geeignete Füllstärke: 6–8 mm (Glas oder dekorative Platten).
• Profilvorbereitung: 90°-Schnitte; Montage mit innenliegenden Halterungen und Befestigungsschrauben; aufsteckbare Glasleisten.
• Modulare Profilbreiten: 25 mm, 30 mm und 40 mm (flache Klebeprofile).
• Akustische Leistung: Schalldämmmaß RA,tr bis zu 36 dB.
• Profile mit optimierten Wandstärken für kosteneffiziente Fertigung.
• Elementbreite: 400 mm bis 10.000 mm.
• Elementhöhe: 400 mm bis 2.700 mm.
