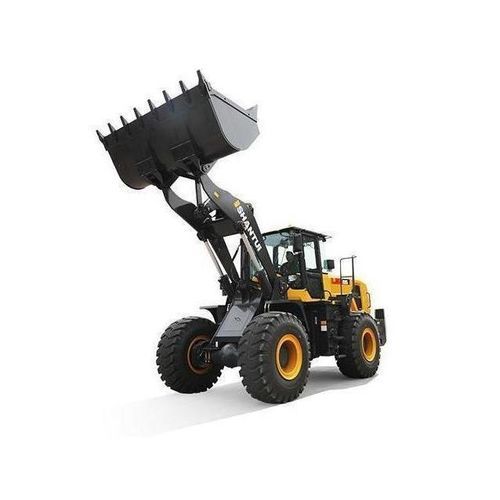

Radlader L55-B5

Tier 2Dieselfür Baustelle

Übersicht
Der L55-B5 Radlader ist ein Modell der Mittel-/Schwerklasse von Shantui, entwickelt auf der neuesten F&E-Plattform des Unternehmens. Er kombiniert Verbesserungen im Antriebsstrang, ein neues Außen- und Kabinendesign, einen Radstand von 3250 mm (Konfigurationen 3270/3250 mm) und eine MITTIG gelenkte Drehgelenkkonstruktion für ausgewogene Lastverteilung und konstant gute Gesamtleistung.

Konfigurationsvorteile
Die Maschine ist mit einem Weichai WD10 Motor (geliefert von einem verbundenen Unternehmen) und einer von Shantui entwickelten Planetengetriebe-Übertragung ausgestattet, die einen kraftstoffeffizienten, leistungsfähigen Antriebsstrang bildet und die Betriebseffizienz steigert.

Wartungsfreundlichkeit und Bedienkomfort

• Die integrierte Kabine bietet rund 15 % mehr Innenraum bei verbesserter Abdichtung und Geräuschdämmung.
• Luft- und Dieselfilter sind auf der gleichen Seite wie der Motor angeordnet, um den Servicezugang zu erleichtern.
• Bremssättel an der Antriebsachse sind außen montiert, um die Wartung zu vereinfachen.

Anpassungsfähigkeit an unterschiedliche Einsatzbedingungen
Achskasten sowie Vorder- und Hinterrahmen sind verstärkt für hohe Tragfähigkeit, wodurch der L55-B5 für Erdbewegungen, Kohle, Erz und Schüttgüter in Steinbrüchen, Bergbau und Infrastrukturprojekten geeignet ist.

Parameter
Parameter: L55-B5
Gesamtleistung (kW): 162
Betriebsgewicht (kg): 17.600 / 19.000 (*)
Schaufelvolumen (m³): 3,6 / 4,5 (*)
Außenmaße (mm): 8210 x 3020 x 3450 / 8200 x 3020 x 3520 (*)
Nennladesvermögen (t): 5
Max. Auskipphöhe (mm): 2910 / 2920 (*)
Auskippdistanz (mm): 1290 / 1260 (*)
Subtotal (s): 10,5
Radstand (mm): 3270 / 3250 (*)
Max. Geschwindigkeit (km/h): Vorwärts 38 / Rückwärts 15
Emissionen: Tier 2 / Stage II
(*) Die linken Werte entsprechen der 3,6 m³ Schaufel-Konfiguration; die rechten Werte entsprechen der 4,5 m³ Konfiguration.

Optionale Schaufelvolumina (Codes)

• 3,6 m³ Schaufel — Code: 145782B11000
• 4,5 m³ Schaufel — Code: 145782B15000

Anwendungsfälle (Grobübersicht)
Der L55-B5 kommt in Kalksteinabbau- und Erdbewegungs-/Planum-Bauprojekten zum Einsatz und zeigt Eignung für Steinbruch-, Bergbau- und Infrastrukturarbeiten.

Technische Daten

• Modell: L55-B5
• Marke: Shantui
• Gesamtleistung: 162 kW
• Betriebsgewicht: 17.600 kg (3,6 m³) / 19.000 kg (4,5 m³)
• Schaufelvolumen: 3,6 m³ oder 4,5 m³ (optional)
• Nennladesvermögen: 5 t
• Außenmaße: 8210 x 3020 x 3450 mm (3,6 m³) / 8200 x 3020 x 3520 mm (4,5 m³)
• Max. Auskipphöhe: 2910 mm (3,6 m³) / 2920 mm (4,5 m³)
• Auskippdistanz: 1290 mm (3,6 m³) / 1260 mm (4,5 m³)
• Subtotal (Zeit): 10,5 s
• Radstand: 3270 mm (3,6 m³) / 3250 mm (4,5 m³)
• Max. Geschwindigkeit: vorwärts 38 km/h, rückwärts 15 km/h
• Emissionen: Tier 2 / Stage II
• Antriebsstrang: Weichai WD10 Motor in Kombination mit Shantui Planetengetriebe
