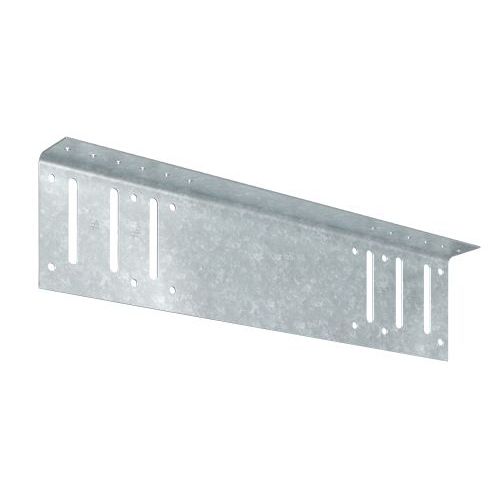

Querkraftdorn HYS

Die HYS-Hybridstrebe ist die einzige CFS-Strebe auf dem Markt, die für den Einsatz als Schiebe- oder Starr-Clip entwickelt und getestet wurde. Die HYS-Verstrebung wird üblicherweise am unteren Ende eines Stahlträgers verwendet, um große Abstände zu überwinden, und wird mit Schrauben, pulverbetriebenen Befestigungselementen oder Schweißnähten an der Struktur befestigt. Das HYS wurde umfassenden Komponenten-, Montage- und Ankerprüfungen unterzogen. Aus diesen Tests wurden tabellarische Lasten entwickelt, die auf der Grundlage von Festigkeit und Durchbiegung Kapazitäten enthalten, um das Konstruktionsrisiko zu verringern. Sie können sich auf die Vielseitigkeit und die durch Tests geprüfte Leistung der HYS-Verstrebung für zwei Anwendungen verlassen. Wichtige Merkmale Erhältlich in den Längen 12", 15", 24" und 30" (für 18" Längen SSB- und FSB-Verstrebungen verwenden) Die Schlitze sind so positioniert, dass die exzentrische Belastung minimiert und die Kapazität maximiert wird Die Anwendung des Schiebers erlaubt ein vertikales Moment von bis zu 1" in jede Richtung, wenn die Schrauben mit dem Absatz durch die Mitte des Schlitzes verwendet werden Simpson Strong-Tie® No-Equal®-Stempel markieren die Mitte der Schlitze, um die korrekte Platzierung der Schulterschrauben zu gewährleisten Unterstützt die Schwerkraft und seitliche Lasten bei Verwendung von #10-Schrauben durch kleine vorgebohrte Löcher Material HYS12 /68, HYS15 /68, HYS24 /68 - 68 mil (14 ga.), 50 ksi HYS30 /97 - 97 mil (12 ga.), 40 ksi Beenden Sie Verzinkt (G90) Installation Bei der Installation als Schiebeverbindung befestigen Sie den HYS mit Ansatzschrauben durch die Langlöcher. Die präzisionsgefertigten Ansatzschrauben, die mit dem HYS mitgeliefert werden, sind so ausgelegt, dass ein Überdrehen verhindert wird und die einwandfreie Funktion des Clips in der Schiebeanwendung gewährleistet ist. Für die Installation als starre Verbindung zur Unterstützung der Schwerkraft und der seitlichen Belastung befestigen Sie den Clip mit den kleinen vorgebohrten Löchern mit Schrauben Nr. 10.
