Holzbrücke SWAN

Stahlgalvanisiertem StahlAluminium

Übersicht

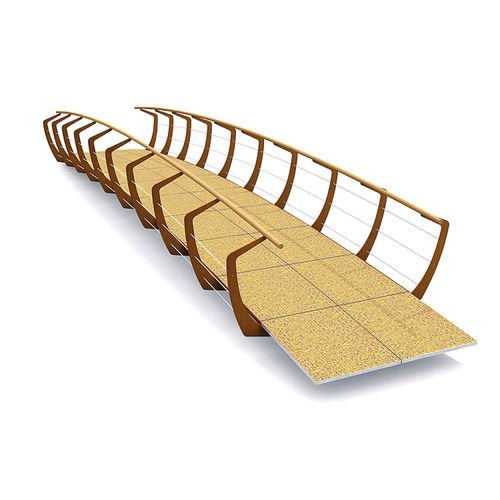

Swan-Fußgängerbrücken verfügen über ein Swan-Geländersystem aus Cortenstahl oder pulverbeschichtetem Stahl (RAL-Farben). Die Geländerfüllung ist als durchgehende Edelstahlseile oder als Corten-Mesh-Elemente erhältlich. Ein runder Handlauf aus Holz oder Edelstahl komplettiert das Profil. Sanft gebogene Cortenbleche an der Tragkonstruktion verringern die Kletterbarkeit. Die Brücken werden weitgehend vormontiert geliefert, um die Montagezeit vor Ort zu minimieren.

Highlights

• Geländervarianten: Cortenstahl oder pulverbeschichteter Stahl (RAL).
• Handlauf: rund, Holz oder Edelstahl.
• Füllung: durchgehende Edelstahlseile oder Corten-Mesh-Paneele.
• Gebogene Corten-Seitenbleche integriert in die Trägerkonstruktion zur Reduzierung der Kletterbarkeit.
• Vorfertigung zur Verkürzung der Montagezeiten vor Ort.

Abmessungen & Lasten

• Maximale empfohlene Spannweite: 16 m.
• Standardbreiten: 2 m oder 3 m.
• Maximale gleichmäßig verteilte Flächenlast: 5 kN/m² (≈ 90 lbs/ft²).

Prozess der Brücke (Kurz)
Streetlife verwendet einen sechsstufigen Prozess: Konzept → Entwurfszeichnungen → Freigabe der Zeichnungen → Vorfertigung → Lieferung → Montage vor Ort. Typischer Zeitplan: 12–14 Wochen nach Freigabe der Zeichnungen. Die Vorfertigung minimiert die Montagezeit vor Ort.

Materialien
Cortenstahl
Material: wetterfester Baustahl
Farbe: warmes rotbraun
Oberfläche: rau
Oxidationszeit: 1–3 Jahre
Lebensdauer: ca. 50 Jahre
Wartung: keine
Recycelbar: ja

Pulverbeschichtung
Finish: Zweischicht-Pulverbeschichtung
Substrat: Stahl / Aluminium / Corten / feuerverzinkter Stahl (je nach Ausführung)
Farbe: RAL (anpassbar)
Oberfläche: glatt
Lebensdauer: ca. 10 Jahre (abhängig von der Umgebung)
Wartung: minimale Reinigung empfohlen
Recycelbar: ja

Technische Spezifikationen

• Modell: Swan
• Hauptstruktur und Geländer: Cortenstahl oder pulverbeschichteter Stahl (RAL)
• Handlauf: Holz oder Edelstahl
• Füllung: Edelstahlseile oder Corten-Mesh-Paneele
• Maximale Spannweite: 16 m
• Standardbreiten: 2 m, 3 m
• Bemessungslast: 5 kN/m²
• Fertigung & Lieferung: überwiegend vorgefertigt; typische Lieferzeit 12–14 Wochen nach Freigabe der Zeichnungen
• Montage vor Ort: in der Regel wenige Tage durch Vorfertigung
