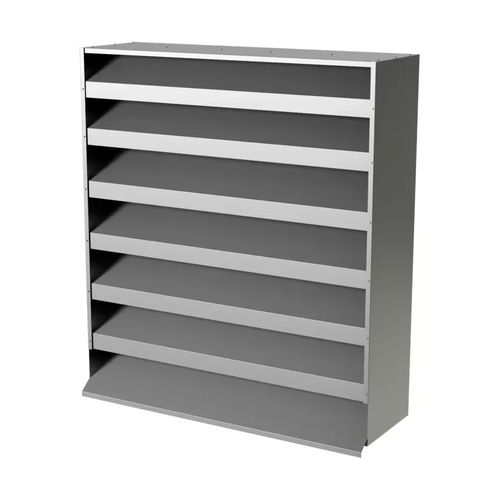

Lüftungsgitter / galvanisiertem Stahl ALD

AluminiumEdelstahlrechteckig

Übersicht
ALD – Außenwandgitter mit Schalldämpfung, entwickelt zur Reduzierung von Geräuschen durch Ventilatoren und Maschinenräume.

Hauptmerkmale

• Sehr gute Schallminderung über Oktavbänder
• Robuste Gitterkonstruktion für anspruchsvolle klimatische Bedingungen
• Standardmaterialien: verzinktes Stahlblech (Korrosivitätsklasse C3) oder Aluminium (Korrosivitätsklasse C4)
• Optionale Materialien/Oberflächen: Edelstahl, Alu-Zink oder lackierte Ausführung
• Auch in Doppelbauweise für erhöhte Schalldämpfung erhältlich
• In der MagiCAD-Datenbank enthalten

Produktbeschreibung
Das ALD-Akustiklamellen reduziert Luftschall von Technikräumen, Ventilatoren und Maschinen. Der Schall wird beim Durchtritt durch absorbierende Lamellen gedämpft, die mit schallabsorbierendem Material gefüllt sind, und bietet so effektive Außenlärmkontrolle.

Konstruktion
Die Schallminderung erfolgt durch aerodynamisch geformte, schallabsorbierende Lamellen innerhalb des Gitters. Das Design gewährleistet einen effizienten Luftstrom bei gleichzeitiger Reduzierung der Geräuschübertragung von technischen Anlagen.

Material und Oberflächenbehandlung
Das ALD wird aus verzinktem Stahlblech (Korrosivitätsklasse C3) oder Aluminium (Korrosivitätsklasse C4) geliefert. Die akustischen Lamellen sind mit ISOVER Cleantec® PLUS gefüllt. Auf Wunsch ist eine Lackierung zur Korrosionsschutz verfügbar.

Montage, Inbetriebnahme und Wartung
Das Gitter wird serienmäßig ohne Befestigungszubehör geliefert. Gängige Montagemethoden sind:

• Verschraubung durch die Endwände des Gitters
• Montage mit Außenflansch
• Montage mit Innenflansch (das Doppelmodell wird als zwei einzelne Gitter zur Montage vor Ort geliefert)

Leistung (statische integrale Dämmung nach ISO 7235)
Statische integrale Dämmung in dB (ISO 7235) nach Typ und Oktavband:
ALD-1 / Breiten (mm): 400, 600, 750, 900, 1050, 1200, 1350, 1500, 1650, 1800, 1950, 2100, 2250, 2400 / Höhen (mm): 450, 600, 750, 900, 1050, 1200, 1350, 1500, 1650, 1800, 1950, 2100, 2250, 2400 / 63 Hz: 2 / 125 Hz: 5 / 250 Hz: 7 / 500 Hz: 12 / 1K Hz: 18 / 2K Hz: 21 / 4K Hz: 16 / 8K Hz: 16
ALD-2 / Breiten (mm): 400, 600, 750, 900, 1050, 1200, 1350, 1500, 1650, 1800, 1950, 2100, 2250, 2400 / Höhen (mm): 450, 600, 750, 900, 1050, 1200, 1350, 1500, 1650, 1800, 1950, 2100, 2250, 2400 / 63 Hz: 3 / 125 Hz: 9 / 250 Hz: 12 / 500 Hz: 21 / 1K Hz: 32 / 2K Hz: 34 / 4K Hz: 32 / 8K Hz: 32

Technische Daten

• Produktfamilie: ALD (schalldämpfendes Außenwandgitter)
• Modelle: ALD-1 und ALD-2
• Verfügbare Breiten (mm): Serie 400–2400
• Verfügbare Höhen (mm): Serie 450–2400
• Statische integrale Dämmung (dB, ISO 7235): siehe Leistungsangaben oben
• Standardmaterialien: verzinktes Stahlblech (Korrosivitätsklasse C3) oder Aluminium (Korrosivitätsklasse C4)
• Akustische Füllung: ISOVER Cleantec® PLUS
• Optionale Materialien/Oberflächen: Edelstahl, Alu-Zink, lackierte Ausführungen
• Doppelbauweise als Option für erhöhte Dämmung
• In der MagiCAD-Datenbank enthalten
