Heißwasser-Heizpaneele A11-CdeckenmontiertIndustriefür professionellen Gebrauch
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Zufuhr
- Heißwasser
- Verlegung
- deckenmontiert
- Anwendungsbereich
- für professionellen Gebrauch, Industrie
- Farbe
- Kupfer
- Weitere Eigenschaften
- Farbe anpassbar
- Länge
Max: 3.000 mm
(118 in)Min: 600 mm
(24 in)- Breite
Max: 1.200 mm
(47 in)Min: 400 mm
(16 in)- Tiefe
Max: 50 mm
(2 in)Min: 30 mm
(1 in)
Beschreibung
Hauptmerkmale
Produktbeschreibung

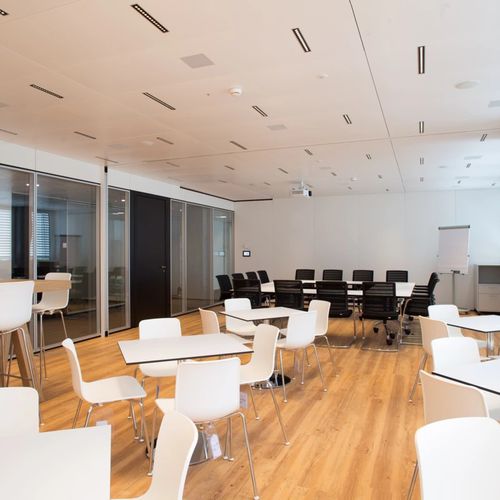

Die Strahlungsdecke A11-C bietet hohen thermischen Komfort in Räumen mit großer Heizlast und minimiert Zugluft. Aktivierte Metallpaneele kombinieren thermische Aktivierung mit wirksamer akustischer Dämpfung und eignen sich für gewerbliche und industrielle Innenräume.
Technik und Aufbau
Das A11‑Aktivierungssystem verbindet Kupferrohre mit aluminium Wärmeleit‑Schienen mittels Laserschweißtechnik. Die Wicklungen werden dauerhaft mittels Spezialklebstoff und hohem Druck an den Metallplatten befestigt, um eine optimale Wärmeübertragung zu gewährleisten. Auch Aluminiumplatten können mit derselben Klebetechnologie aktiviert werden, um die Leistung weiter zu steigern.
Montage & Kompatibilität
Das System unterstützt Standardmontagearten wie C‑Channel, Hook‑On und Clip‑In und ist mit modularen sowie kundenspezifischen Deckensystemen kombinierbar. Das geringe Systemgewicht erleichtert die Handhabung vor Ort und die Integration der Gebäudetechnik.
Design
Funktionalität
Technische Daten
Systemkombination:
+ AQUILO
+ VENTAMIC
+ ARCHISONIC®
Abmessungen:
Einbauhöhe: min. 100 mm
Standardmaße:
- Plattenlänge: 600 – 3000 mm
- Plattenbreite: 400 – 1200 mm
- Plattenhöhe: 30 – 50 mm
Sondermaße auf Anfrage
Leistung (Wasser):
Kühlung: bis zu 100 W/m² (ΔT: 8 K); aktiver Flächenanteil: 75 %
Heizung: bis zu 116 W/m² (ΔT: 15 K)
Akustik:
Schallabsorption αw: bis zu 0,85 (Klasse B, EN ISO 11654)
Technische Spezifikationen
- Thermischer Komfort nach EN ISO 7730
- Baustoffklasse: A2-s1, d0 (EN 13501-1)
- EPD-Zertifizierung verfügbar
- Hohe Heiz- und Kühlleistung
- Erweiterte Schallabsorption (Klasse B)
- Kompatibel mit gängigen Metalldecken-Systemen
- Niedriges Systemgewicht
- Komponenten integrierbar
- Kompatibel mit VENTAMIC, AQUILO, ARCHISONIC®
Produktbeschreibung
Die Strahlungsdecke A11-C bietet hohen thermischen Komfort in Räumen mit großer Heizlast und minimiert Zugluft. Aktivierte Metallpaneele kombinieren thermische Aktivierung mit wirksamer akustischer Dämpfung und eignen sich für gewerbliche und industrielle Innenräume.
Technik und Aufbau
Das A11‑Aktivierungssystem verbindet Kupferrohre mit aluminium Wärmeleit‑Schienen mittels Laserschweißtechnik. Die Wicklungen werden dauerhaft mittels Spezialklebstoff und hohem Druck an den Metallplatten befestigt, um eine optimale Wärmeübertragung zu gewährleisten. Auch Aluminiumplatten können mit derselben Klebetechnologie aktiviert werden, um die Leistung weiter zu steigern.
Montage & Kompatibilität
Das System unterstützt Standardmontagearten wie C‑Channel, Hook‑On und Clip‑In und ist mit modularen sowie kundenspezifischen Deckensystemen kombinierbar. Das geringe Systemgewicht erleichtert die Handhabung vor Ort und die Integration der Gebäudetechnik.
Design
- Erhältlich in verschiedenen Farben, Perforationen und Formen
Funktionalität
- Kühlung, Heizung und akustische Behandlung
Technische Daten
Systemkombination:
+ AQUILO
+ VENTAMIC
+ ARCHISONIC®
Abmessungen:
Einbauhöhe: min. 100 mm
Standardmaße:
- Plattenlänge: 600 – 3000 mm
- Plattenbreite: 400 – 1200 mm
- Plattenhöhe: 30 – 50 mm
Sondermaße auf Anfrage
Leistung (Wasser):
Kühlung: bis zu 100 W/m² (ΔT: 8 K); aktiver Flächenanteil: 75 %
Heizung: bis zu 116 W/m² (ΔT: 15 K)
Akustik:
Schallabsorption αw: bis zu 0,85 (Klasse B, EN ISO 11654)
Technische Spezifikationen
- Modell: A11-C
- Thermischer Komfort: EN ISO 7730
- Brandklassifizierung: A2-s1, d0 (EN 13501-1)
- EPD: Verfügbar
- Kühlleistung (Wasser): bis zu 100 W/m² (ΔT 8 K); aktiver Flächenanteil 75 %
- Heizleistung (Wasser): bis zu 116 W/m² (ΔT 15 K)
- Einbauhöhe: min. 100 mm
- Plattengrößen: Länge 600–3000 mm; Breite 400–1200 mm; Höhe 30–50 mm (Sondermaße auf Anfrage)
- Schallabsorption: αw bis zu 0,85 (Klasse B, EN ISO 11654)
- Kompatible Systeme: AQUILO, VENTAMIC, ARCHISONIC®; unterstützt C‑Channel, Hook‑On, Clip‑In
- Konstruktion: Kupferrohr + aluminium Wärmeleit‑Schienen, lasergeschweißt; Wicklungen an Metallplatten mit Klebstoff und hohem Druck verbunden
