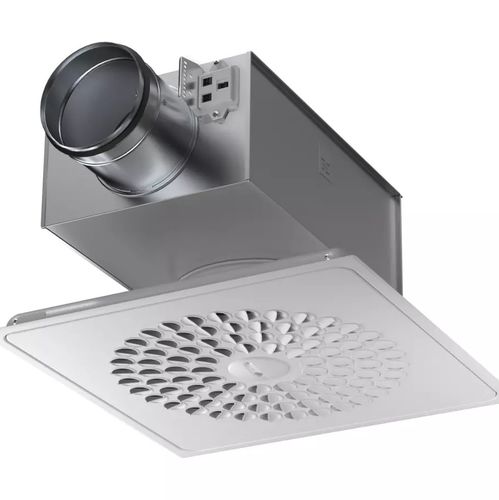

Luftdiffusor mit Deckenmontierung WISE COLIBRI

für Deckequadratischgalvanisiertem Stahl

Kurzbeschreibung

• Aktiver Luftauslass für das WISE-System von Swegon zur bedarfsgesteuerten Lüftung

Schlüsselmerkmale

• Variable oder konstante Volumenstromregelung
• Drahtlose Kommunikation über Funk
• Integrierter Sensor
• Schnelle und einfache Installation und Wartung mit der Quick Access Funktion
• Mit dem Anpassungsrahmen ADAPTER an eine Vielzahl von abgehängten Deckensystemen adaptierbar
• Varianten: Anschluss Ø160 oder Ø250

Produktbeschreibung

• Ausgelegt für die bedarfsgesteuerte Lüftung von Räumen mit wechselnder Belastung
• Ausgelegt für die Komfortlüftung
• Feuchte, kalte und aggressive Umgebungen müssen vermieden werden
• Ausgelegt für Zuluftsysteme
• Druckunabhängig, jedoch ist ein Mindestdruckverlust erforderlich, der dem einer offenen Klappe entspricht
• Der Mindestluftstrom muss bei der Auslegung berücksichtigt werden

Auslegung

• Integrierter Luftstromsensor
• Integrierter Kanaltemperatursensor
• Integrierter Raumtemperatursensor
• Integrierter Präsenzsensor
• Integrierte LED
• Anschlussmöglichkeit für bis zu 3 Ventilantriebe
• Anschluss: Ø160 oder Ø250
• Im Lieferumfang sind eine Inbetriebnahmebox und ein Staubschutz enthalten
• Der Luftauslass verfügt über einen Schnellzugang
• Aerodynamisch geformte Düsen
• Quadratische Abmessungen 595x595 mm, die leicht in Kassettendecken mit Modulmaßen 600x600 mm eingebaut werden können

Material und Oberflächenbehandlung

• Luftdurchlass: Anschlussstutzen aus verzinktem Stahlblech (Z275); übrige Metallteile aus pulverbeschichtetem Stahlblech; Standardlackierung RAL 9003 (signalweiß), Glanzgrad 40; Luftdüsen aus PP-Kunststoff (Polypropylen)
• Kommissionierkasten: Alle Blechteile aus verzinktem Stahlblech (Z275); innenliegendes schalldämmendes Material aus PET (Polyethylenterephthalat), Brandklasse B-s1,d0

Technische Daten (LUFTSTROM - SCHALLPEGEL - KÜHLKAPAZITÄT) Größe | Min l/s | Min m3/h | 50 Pa l/s | 50 Pa m3/h | P Δt=8K W | 150 Pa l/s | 150 Pa m3/h | P Δt=8K W 160 | 5 | 18 | 72 | 260 | 694 | 75 | 270 | 772 250 | 10 | 36 | 105 | 378 | 1011 | 120 | 432 | 1156 Hinweise

• *Das Produkt kann unter Min. regeln, aber die Messgenauigkeit kann nicht garantiert werden; siehe das Produktblatt für Toleranzen. Hinweis: Bei einem hohen Druckabfall über das Produkt kann es schwierig sein, den Mindestdurchfluss zu erreichen; siehe die Auslegungsdiagramme im Produktblatt.

Karakteristika / technische Daten

• Produktname: WISE Colibri Ceiling
• Funktion: Aktiver Luftauslass für bedarfsgesteuerte Lüftung
• Stromregelung: Variabel oder konstant
• Kommunikation: Drahtlos (Funk)
• Integrierte Sensoren: Luftstrom, Kanaltemperatur, Raumtemperatur, Anwesenheit
• Anzeigen: Integrierte LED
• Antriebsanschlüsse: Bis zu 3 Ventilantriebe können angeschlossen werden
• Anschlüsse (Kanal): Ø160 oder Ø250
• Außenmaße des Verteilers: 595 x 595 mm (passend für 600 x 600 mm Kassettendecken)
• Materialien: Stutzen aus verzinktem Stahlblech (Z275), pulverbeschichtete Stahlblechteile, Düsen aus PP-Kunststoff
• Lackierung: RAL 9003 (Signalweiß), Glanzgrad 40
• Kommissionierkasten: verzinktes Blech; innenliegender PET-Schalldämpfer (Brandschutzklasse B-s1,d0)
• Installation: Quick Access für vereinfachte Installation und Wartung
• Umgebung: nicht geeignet für feuchte, kalte oder aggressive Umgebungen
• ausgelegt für: Zuluftanlagen; druckunabhängig mit gefordertem Mindestdruckverlust
