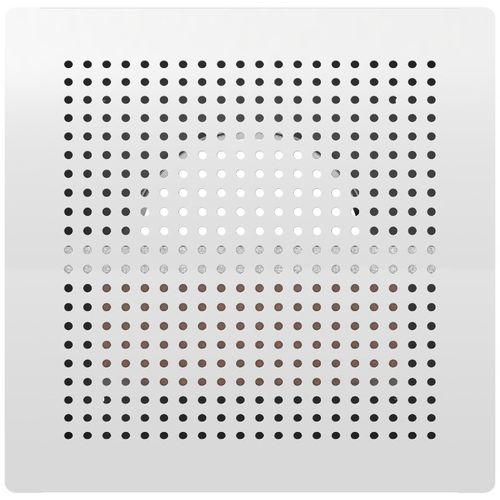

Schalldiffusor BOR-S

Schalldiffusor
Schalldiffusor
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Beschreibung

Beschreibung Die BOR-S Auslässe wurden speziell für eine zug-freie und geräuscharme Luftzuführung entwickelt. Sie werden im Wandeinbau in Büroräumen, Hotelzimmern und in der kontrollierten Wohnraumlüftung eingesetzt. Die spezielle Konstruktion des Auslasses verhindert ein Abfallen des Luftstroms in den Aufenthaltsbereich bevor die Frischluft eine angenehme Lufttemperatur und Geschwindigkeit erreicht hat. Das maximale ΔT liegt bei 10K. Der BOR-S kann auch in VAV Systemen eingesetzt werden. Die Auslässe sind mit einem Einstellmechanismus und mit einer Differenzdruck-Messstelle ausgestattet. ## Ausführung Das Gehäuse des BOR-S besteht aus verzinktem Stahlblech mit einer perforierten, konvexen, rechteckigen Frontplatte. Die Frontplatte ist standardmäßig pulverbeschichtet in Reinweiß (RAL9010). Im Gehäuse ist eine flache, einstellbare Blende eingebaut. ## Funktion Der Auslass ist mit einer einstellbaren Blende zur Einstellung des Volumenstroms ausgestattet. Diese ist durch einen von außenangebrachten verdeckten Mechanismus erreich- / verstellbar und erspart eine, unter Umstände, schwierige Demontage des Auslasses. Die Blende hat 8 feststellbare Positionen. Sämtliche Messungen wurden auf diesen fixen Positionen durchgefügt, Zwischenstellungen sollten vermieden werden. Die Tabellen 1 und 2 zeigen die K-Faktoren für jede der 8 Positionen. Die Verwendung des entsprechenden K-Faktors für die gewählte Einstellung zusammen mit der an der Messstelle gemessenen Δp liefern Daten zur einfachen Ermittlung des tatsächlichen Durchflusses. Nach der Einstellung auf den gewünschten Volumenstrom muss die Abdeckkappe wieder auf die Messstelle aufgesetzt werden.

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.
