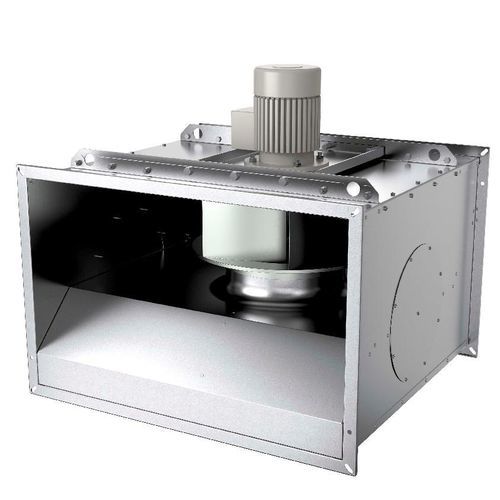

Zentrifugal-Ventilator BKF

RauchabzugkanalisierbarKanal

Übersicht
Die BKF-Reihe von Rechteckkanalventilatoren mit Doppelfunktion ist für die tägliche Belüftung und die Notentrauchung/Hitzeabführung ausgelegt. Geeignet für professionellen, gewerblichen und privaten Einsatz. Zertifiziert für Rauchabzug (EN 12101-3) und in der Lage, Gase bei 400 °C für 120 Minuten abzuführen, während sie bei erhöhten Temperaturen den Dauerbetrieb für die normale Belüftung unterstützt.

Hauptvorteile

• Robust: Gehäuse aus zink‑magnesiumbeschichtetem Stahl und Motor außerhalb des Luftstroms für einfachere Inspektion und reduziertes Verschmutzungsrisiko.
• Effizient: IEC-Flanschmotoren (hohe Effizienz) kombiniert mit einem rückwärtsgekrümmten Laufrad aus Stahl für eine gute Gesamteffizienz.
• Hohe Leistung: Zertifizierte F400 (400 °C/120 min) Rauch- und Hitzeabführung; Dauerbetrieb bis zu 120 °C für den täglichen Gebrauch.
• Doppelfunktions-Design: Geeignet für tägliche Belüftung und Notentrauchung/-wärmeabführung, ermöglicht rauchfreie Fluchtwege und das Abführen gefährlicher Gase.

Konstruktion & Materialien

• Gehäuse: Zink‑magnesiumbeschichteter Stahl (ZM).
• Laufrad: Rückwärtsgekrümmtes Laufrad aus verzinktem oder vorverzinktem Stahl.
• Motor: Einzeldrehzahl-IE2- oder zweistufige Motoren (Seitenhinweise verweisen für einige Ausführungen auch auf IE3). Motor außerhalb des Luftstroms angeordnet. PTC-Serien-Schutz für den Motor integriert.
• Kanalanbindung: Rechteckflanschanschlüsse.

Betrieb & Steuerung

• Brandschutzklasse: 400 °C / 120 min (F400) gemäß EN 12101-3 für Rauchabzug.
• Dauerlüftung: für dauerhaften Lufttransport bis zu 120 °C ausgelegt.
• Drehzahlregelung: Bei Einzeldrehzahlmotoren einen Frequenzumrichter mit geeignetem motorsseitigem Filter (sine oder du/dt) verwenden. Bei Brandfällen sollten Frequenzumrichter überbrückt oder geschützt werden, um die Funktion im Brandfall zu gewährleisten (siehe Produktanleitung).
• Installation: In allen Einbaulagen möglich; entweder außerhalb des Gebäudes oder innen (außerhalb der Brandzone) in gut belüfteten Räumen installieren. Flanschanschlusstiefe: 30 mm.

Leistung & Akustik (Ausgewählte Werte)
Leistung (Beispielkonfiguration 400V 3~ 50Hz - 4-pol - Y (Stern)):
Volumenstrom (max): 2,632 m³/h
Laufraddrehzahl: 1,451 rpm
Aufgenommene Leistung: 315 W (0.315 kW)
Aufgenommener Strom: 1 A
Anlaufstrom: 4.4 A

Akustik (Beispiele):
LwA Eintritt (Messvol. 0.3 m³/s): 58 dB(A)
LwA Austritt (Messvol. 0.3 m³/s): 69 dB(A)
Schalldruckpegel in 3 m (20 m² Sabin): 58 dB(A)

Zertifizierungen & Dokumentation

• Brandklassifizierung und Prüfungen nach EN 12101-3 (F400 / 120 min) für Rauchabzug.
• Das Produkt verfügt über zugehörige Dokumente, einschließlich Leistungsnachweisen, Zertifikaten und Konformitätserklärungen (siehe Produktdokumente).

Anwendungen

• Rauch- und Wärmeabfuhr im Notfall
• Tägliche Lüftung und Absaugung in gewerblichen und privaten Installationen
• Einsatz, wo sichere Fluchtwege und die Abführung gefährlicher Gase erforderlich sein können

Eigenschaften / Technische Daten

• Serie: BKF
• Artikelname: BKF 315D4-6-XL/F400
• Artikelnummer: #95689
• Spannung (nenn): 400 V
• Frequenz: 50 Hz
• Phasen: 3~
• Anschluss Motorstromkreis: Y (Stern)
• Aufgenommene Leistung: 315 W (0.315 kW)
• Anlaufstrom: 4.4 A
• Aufgenommener Strom (nenn): 1 A
• Laufraddrehzahl: 1451 rpm
• Volumenstrom (max): 2,632 m³/h
• Max. Temperatur des geförderten Mediums (120 min): 400 °C
• Temperatur des geförderten Mediums (Dauerbetrieb): max. 120 °C
• Schutzart / Motorgehäuseklasse: IP55
• Isolationsklasse: F
• ErP: Nicht ErP-relevant
• Gewicht: 51 kg
• Anschlussart Kanal: Rechteckig
• Motortyp: AC (Einzeldrehzahl IE2 oder zweistufig; IE3 für einige Konfigurationen referenziert)
