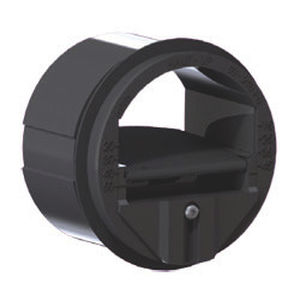

Volumenstromregler RDR

Beschreibung Der RDR ist ein Konstantvolumenstromregler für Rohreinbau. Sein Einsatzbereich liegt zwischen 50 und 250 Pa. Er wird in Lüftungssystemen für Zu- und Abluft eingesetzt. Er besteht aus Kunststoff. Bestellcode (Beispiel) RDR-80/15-50 m3/h 80 - Größe/Durchmesser des Lüftungsrohrs in mm 15 - 50 ist der Volumenstrombereich in m3/h Funktion Die Luft wird über den RDR geleitet und durch die freie Fläche gezwungen. Die Klappe und eine damit verbundene Feder, halten je nach Druck das Luftvolumen, abhängig von der eingestellten Luftmenge, konstant. die Klappenstellung kann mit Hilfe eines einer Torxschraube verstellt werden. Design der RDR besteht aus Kunststoff (Polystrol - Klasse M1). Einsatzbereiche liegen zwischen 5°C bis zu 60°C. Einbau Der RDR wird einfach in den horizontalen oder vertikalen Lüftungskanal gesteckt. die richtige Einbaulage ist am Produkt gekennzeichnet. Eine Gummilippe stellt die Dichtheit im Rohr sicher. der RDR muss zugänglich montiert werden um eine Wartung des Reglers und Reinigung des Rohrsystems zu gewährleisten. Ist der Regler mit einem Auslass eingesetzt, muss der Abstand zwischen RDR und Auslass mindestend 1x Rohrdurchmesser bei Abluft und mindestens 3x Rohrdurchmesser bei Zuluftanwendungen betragen. Bei der Installation ist darauf zu achten die Regelklappe nicht zu beschädigen oder zu blockieren. Abmessungen und Gewichte Gewicht 1kg
