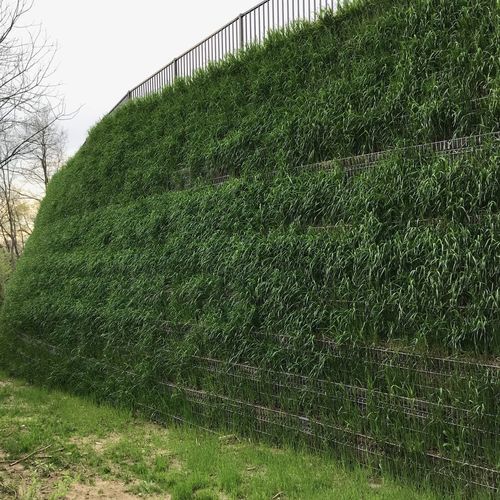

Stützmauer auf bewehrter Erde SIERRASCAPE®

galvanisiertem StahlStahlbetonKastenstruktur

Übersicht

Tensar SierraScape® ist ein Drahtkorb‑, mechanisch verbundenes System für erdverstärkte Stützmauern, entwickelt für eine breite Palette von Projekt‑ und Standortbedingungen. Das System kombiniert verzinkte, formgefertigte Drahtkörbe mit dem Tensar uniaxialen Geogitter (RE500) und einem kompakten Komponentenaufbau zur schnellen Montage, Toleranz gegenüber Setzungen und Tragfähigkeit.

Wichtige Produktmerkmale

• Drei Fassadenoptionen: steinverkleidet, begrünt und architektonische Oberflächen.
• Geschweißtes Drahtfassadensystem mit mechanischer Verbindung zwischen Fassade und Bewehrung.
• Mehr als 1,8 Millionen m² Wandfläche weltweit installiert.

Vorteile

• Passt sich unterschiedlichen Standortbedingungen und gestalterischen Anforderungen an.
• Verbesserter Widerstand gegen differentielle Setzungen, seismische Belastungen und hohe äußere Lasten durch die mechanische Verbindung von Drahtkörben und Geogitter.
• Einfache Montage mit wenigen Komponenten, reduziert Bedarf an speziellem Gerät und ermöglicht die Verwendung lokaler Auffüllmaterialien.
• Vielseitige Oberflächenoptionen (begrünt, geschichtete Natursteinoptik, spritzbetonmodellierte oder steinverkleidete Fassaden) zur visuellen Integration.
• Einsetzbar für Druckabbaustrukturen und als wirtschaftliche Alternative zu bewehrtem Beton in vielen Anwendungen.

Systemkomponenten

• Tensar uniaxiales Geogitter RE500 (HDPE‑Harze mit hoher Ausrichtung zur Widerstandsfähigkeit gegen langzeitige Zugverformung).
• SierraScape verzinkte Drahtformen (gestapelte Drahtkörbe / geschweißte Drahtfassaden).
• Verriegelbarer Heckholm (SierraScape Bauteil zur Sicherstellung der Fassadenausrichtung).
• Geotextilien und Tensar biaxiale Geogitter für begrünte Oberflächenoptionen.
• Erosionsschutzmatten und sonstige Hilfskomponenten.
• Ingenieurmäßige Bemessung und Baustellenunterstützung (Planungsunterstützung, Detaillierung und Bauunterstützung verfügbar).

Technische Merkmale / Spezifikationen

• Primäre Bewehrung: Tensar RE500 uniaxiales Geogitter — hohe Zugfestigkeit in der Hauptgerichtung; offene Maschenstruktur für Verzahnung mit natürlichen Auffüllstoffen.
• Fassade: verzinkte, geschweißte Drahtformen, die bei steinverkleideter Ausführung mit lokalem oder importiertem Stein gefüllt werden; alternative begrünt oder architektonische Verkleidungen möglich.
• Mechanische Verbindung: proprietäre Verbindung zwischen Drahtkörben und Geogitter zur Verbesserung des Verhaltens bei Setzungen und seismischen Belastungen.
• Montage: gestapelte geschweißte Drahtformen, kompatibel mit allgemeinen Aufschüttungen oder in situ Böden; minimaler Bedarf an spezieller Arbeitskraft oder Ausrüstung.
• Anwendungen: Wände und Böschungen, Druckabbaustrukturen, Rückbau/Erneuerung und Erweiterungsprojekte von Anlagen.
