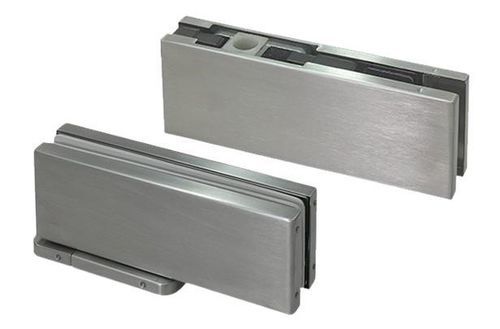

Hydraulisches Scharnier G100 MINI

für Glastür

Produktübersicht
Der TRIVEL G100 MINI ist ein kompaktes hydraulisches Patch‑Kit für Innenglastüren (hydraulic patch kit mit integriertem Türschließer). Das reduzierte Design ist auf die GT‑Serie abgestimmt und bietet Architekten und Herstellern eine unaufdringliche, in die Beschläge integrierte Schließlösung ohne Bodenanschläge oder bauliche Maßnahmen. Geeignet für Innenglastüren bis 60 kg, ideal für moderne Innenräume.

Technische Daten
Obere Abmessungen: 164,5 x 28,6 x 50,5 mm
Untere Abmessungen: 160 x 32 x 47 mm

• Tragfähigkeit: Für Türen bis 60 kg und max. Breite 850 mm.
• Schließkontrolle: Mechanismus mit zwei einstellbaren Geschwindigkeiten:
  • 1. Geschwindigkeit — Annäherung: funktioniert von 150° bis 10°.
  • 2. Geschwindigkeit — Endschließen: funktioniert von 10° bis 0°.
• Öffnung und Halten: Max. Öffnung 150° mit Festhaltefunktion bei ±90°.
• Glasverträglichkeit: Für Glasstärken von 8 bis 13 mm geeignet.
• Normen & Haltbarkeit: Zertifiziert nach UNE‑EN 1154; Lebensdauer 500.000 Zyklen (Grade 8).
• Korrosionsschutz: Grade 3.
• Oberflächen: Bright, Satin und Black (weitere Standardoberflächen auf Anfrage).

Merkmale / technische Spezifikationen

• Marke: TRIVEL
• Modell: G100 MINI
• Typ: Kompaktes hydraulisches Patch‑Kit für Innen (hydraulic patch kit mit integriertem Türschließer)
• Obere Abmessungen: 164,5 x 28,6 x 50,5 mm
• Untere Abmessungen: 160 x 32 x 47 mm
• Maximales Türgewicht: 60 kg
• Maximale Türbreite: 850 mm
• Kompatible Glasstärke: 8–13 mm
• Max. Öffnungswinkel: 150°
• Festhalt: ±90°
• Schließkontrolle: Zwei einstellbare Geschwindigkeiten (150°→10° Annäherung; 10°→0° Endschließen)
• Norm & Haltbarkeit: UNE‑EN 1154; 500.000 Zyklen (Grade 8)
• Korrosionsschutz: Grade 3
• Verfügbare Oberflächen: Bright, Satin, Black (Standardoberflächen auf Anfrage)
