Scharnier für Möbel PV8
TürEdelstahlmodern

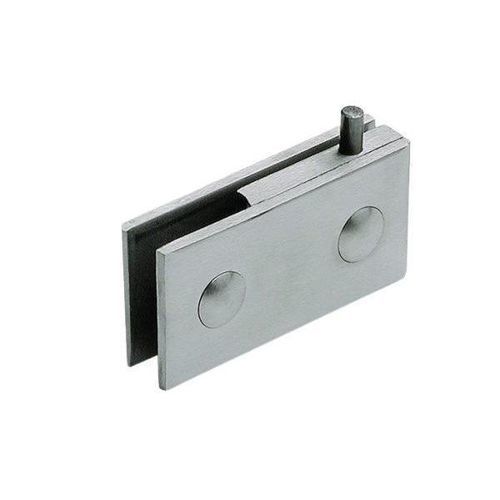

Scharnier für Möbel - PV8 - Trivel - Tür / Edelstahl / modern
Scharnier für Möbel - PV8 - Trivel - Tür / Edelstahl / modern
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von Trivel

Eigenschaften

Produktanwendung
Tür, für Möbel
Material
Edelstahl
Stilrichtung
modern
Dicke

8 mm
(0,3 in)

Maximallast

70 kg
(154,3 lb)

Beschreibung

Produkt
  • Serie: T / TV12 – Beschläge und Zubehör für verglaste Systeme und Türen. Auf der Seite gezeigtes Modell/Variante: PV8 (Schauglas-Scharniere für 8 mm Glas).


Varianten / Verfügbare Referenzen
  • S1LAA – Ein-Glas-Verbindung ohne Innenverankerung
  • S1LAAS – Ein-Glas-Verbindung Boden/Decke
  • S1LAC – Ein-Glas-Verbindung
  • S1LBBE – Ein-Glas-Verbindung mit Bohrungen für Verankerung an Außenseiten
  • S1LBC – Ein-Glas-Verbindung
  • S1LBD – Ein-Glas-Verbindung Eckpunkte
  • S1LEE – Ein-Glas-Verbindung mit Bohrungen für Verankerung an Außenseiten
  • A1A2 – 90° Winkelverbindung
  • A1A2S – 90° Winkelverbindung Boden/Decke
  • ALP – Türseitige Abstützung
  • GBPC – Untere Führung für Schiebetür
  • CGPV/TPV – Drehpunkt / Schaukastenkeil
  • CPM / CPMV12 – Riegel + Druckschließblech
  • CPMF – Riegel + Druckschließblech (Variante)
  • PM / PMV12 – Druckriegel
  • PMF – Druckriegel (Variante)
  • PV6 – Scharnier Glasvitrine 6 mm
  • PV8 – Scharnier Glasvitrine 8 mm
  • PV10 – Scharnier Glasvitrine 10 mm
  • S1LT – Glasdach-Verbindung
  • SLT – Zwei-Glas-Dachverbindung
  • SR – Schildhalter
  • TP1 – Einfacher Druckanschlag
  • TP2 – Doppelter Druckanschlag
  • TP3 – Tischleranschlag
  • SL90°T – Glasdach-Klemme 90°


Allgemeine Merkmale
  • Glasklemmbügel / Klemplatten: Edelstahlblech AISI 304, 4 mm Stärke
  • Schrauben: Edelstahl A2
  • Dichtungen: Kork-Gummi Klemmdichtungen
  • Verfügbare Oberflächen: Polierter Edelstahl, Satinierter Edelstahl


Empfohlene Türabmessungen
  • Kompatible Glasstärken: 10 mm (T) und 12 mm (TV12)
  • Typische Türgröße: ca. 1100 x 2500 mm
  • Tragfähigkeit: 70 kg pro Einheit


Optionen auf Anfrage
  • Elektrolytische Oberflächen
  • RAL-Farben (Lackierung)
  • VG-Teile mit speziellen Winkeln
  • Spezialteile nach Projektanforderung


Technische Spezifikationen
  • Material: AISI 304 Edelstahl (Klemmplatten); Schrauben A2 Edelstahl
  • Plattenstärke: 4 mm
  • Dichtung: Kork-Gummi
  • Kompatible Glasstärken: 10 mm und 12 mm
  • Empfohlene Maximalmaße Tür: ~1100 x 2500 mm
  • Belastung pro Einheit: 70 kg (typisch)
  • Oberflächen: poliert und satiniert; weitere Oberflächen auf Anfrage (elektrolytisch, RAL)
  • Sonderfertigung: VG-Teile mit speziellen Winkeln und weitere Sonderteile auf Anfrage
